รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้น
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: CE; ISO9001
หมายเลขรุ่น: ST502
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
ช่วงความเร็ว: |
±0.1 ~ ±40ฟุต/วินาที (±0.03 ~ ±12เมตร/วินาที) |
ความแม่นยำ: |
±0.5% ของค่าที่วัดได้ |
การทำซ้ำ: |
0.15% ของค่าที่วัดได้ |
ขนาดท่อ: |
1" ถึง 200" (25mm ถึง 5000mm) |
พาวเวอร์ซัพพลาย: |
24V DC |
น้ำหนักเครื่องส่งสัญญาณ: |
1กก |
ช่วงความเร็ว: |
±0.1 ~ ±40ฟุต/วินาที (±0.03 ~ ±12เมตร/วินาที) |
ความแม่นยำ: |
±0.5% ของค่าที่วัดได้ |
การทำซ้ำ: |
0.15% ของค่าที่วัดได้ |
ขนาดท่อ: |
1" ถึง 200" (25mm ถึง 5000mm) |
พาวเวอร์ซัพพลาย: |
24V DC |
น้ำหนักเครื่องส่งสัญญาณ: |
1กก |
เครื่องวัดอัตราการไหลแบบอัลตราโซนิกที่ใช้วิธีการ Transit-Time ในการวัดอัตราการไหล
เครื่องวัดอัตราการไหลแบบอัลตราโซนิก ST502 ใช้เทคโนโลยีการประมวลผลสัญญาณดิจิทัลที่น่าเชื่อถือที่สุด ให้การวัดอัตราการไหลสำหรับของเหลวหลากหลายชนิดและขนาดท่อด้วยความแม่นยำและความน่าเชื่อถือสูง เมื่อรวมกับทรานสดิวเซอร์ประสิทธิภาพสูงและวัสดุระดับอุตสาหกรรมที่สูงขึ้น Flo-Instruments รับประกันการทำงานระยะยาวโดยไม่ต้องกังวล
การเลือกเมนูที่ชัดเจนทำให้การใช้งานเครื่องมือสะดวกมาก ทรานสดิวเซอร์แบบหนีบทำให้ยูนิตมีความยืดหยุ่นมากขึ้นในการใช้งานที่หลากหลาย
เครื่องวัดอัตราการไหลแบบอัลตราโซนิก ST502 ใช้เทคโนโลยี Transit-Time ซึ่งให้ความแม่นยำในการวัดสูง ST502 ใช้ทรานสดิวเซอร์แบบหนีบที่รวบรวมข้อมูลอัตราการไหลโดยการหนีบเข้ากับด้านนอกของท่อเท่านั้น ไม่เคยสัมผัสกับของเหลวจึงป้องกันมลพิษของเหลว การลดแรงดัน การรั่วไหล และปัญหาที่คล้ายคลึงกัน
ST502 เป็นผลิตภัณฑ์ระดับไฮเอนด์ใหม่ล่าสุดที่ทำจากวัสดุโลหะผสมอลูมิเนียมพร้อมการประมวลผลด้วยเครื่อง CNC ใช้เทคโนโลยีการเปิดด้านข้างแบบดูดซับเหล็กแบบปิดผนึกเต็มรูปแบบชั้นนำในอุตสาหกรรมโดยไม่ต้องล็อคด้วยสกรูใดๆ การออกแบบที่สะดวกนี้ทำให้การเปิด "หนึ่งวินาที" เป็นจริง
เทคโนโลยี TVT (Transit-Time Vortex) เป็นแนวทางที่ทันสมัยในการวัดอัตราการไหลแบบอัลตราโซนิก โดยผสมผสานหลักการของอัลตราโซนิกแบบ Transit-Time เข้ากับความสามารถในการใช้ประโยชน์จากปรากฏการณ์การแยกตัวของกระแสน้ำวน ซึ่งให้ความแม่นยำและความอเนกประสงค์ที่ไม่มีใครเทียบได้ในเครื่องวัดอัตราการไหลแบบอัลตราโซนิก เทคโนโลยีการรวมที่เป็นนวัตกรรมนี้ช่วยเพิ่มความแม่นยำ ความอเนกประสงค์ และประสิทธิภาพของเครื่องวัดอัตราการไหลแบบอัลตราโซนิก ทำให้เหมาะสำหรับการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ และเป็นโซลูชันที่มีคุณค่าสำหรับอุตสาหกรรมที่ต้องการการวัดอัตราการไหลที่แม่นยำในสภาวะการไหลที่แตกต่างกัน
เทคโนโลยี TVT มีความโดดเด่นในการใช้งานที่สภาวะการไหลของของเหลวแตกต่างกันระหว่างแบบลามินาร์และแบบปั่นป่วน การรวมข้อมูลการแยกตัวของกระแสน้ำวนช่วยเพิ่มความแม่นยำในสภาพแวดล้อมการไหลที่ท้าทาย
เทคโนโลยี TVT มีความอเนกประสงค์และเหมาะสำหรับของเหลวหลากหลายประเภท รวมถึงของเหลวที่มีความหนืดและความหนาแน่นแตกต่างกัน

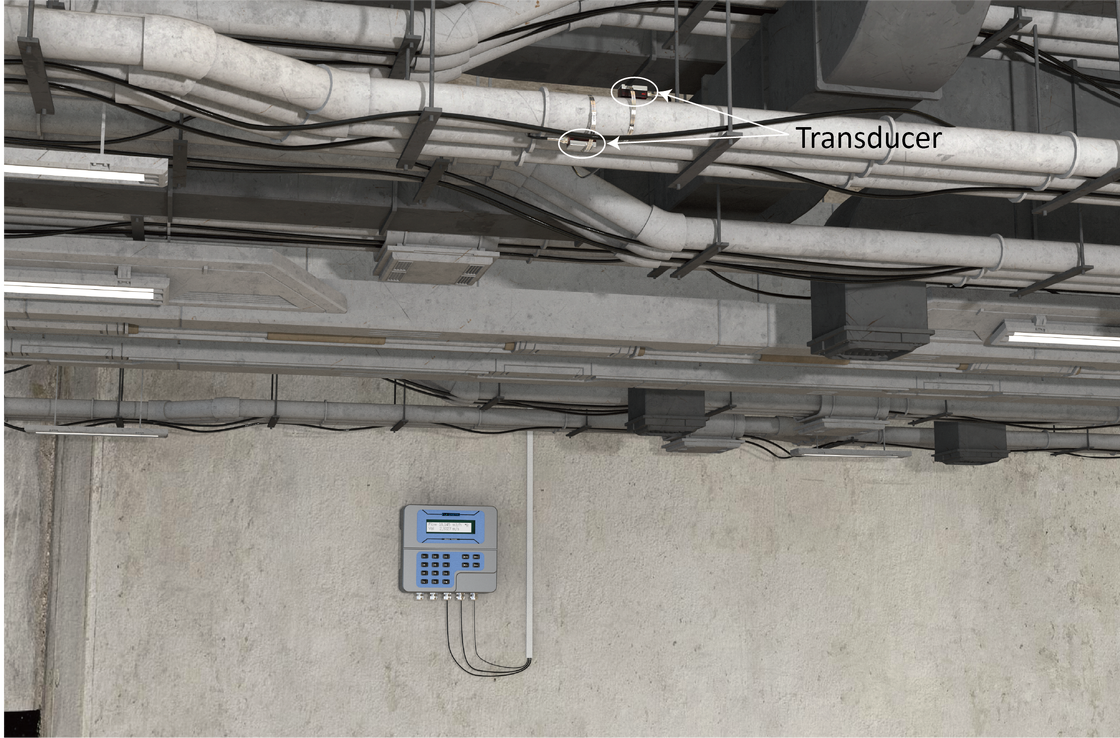

เครื่องวัดอัตราการไหลแบบอัลตราโซนิก Flo-Instruments ST502 ให้การวัดอัตราการไหลที่แม่นยำสูงและทำซ้ำได้สำหรับของเหลวในราคาที่ประหยัด ทำจากเคสโลหะที่แข็งแรง เมื่อรวมกับทรานสดิวเซอร์ประสิทธิภาพสูงและวัสดุเกรดอุตสาหกรรมระดับสูง เหมาะสำหรับท่อขนาดตั้งแต่ 1" (25 มม.) ถึง 200" (5000 มม.) เซ็นเซอร์ IP68 ติดตั้งง่ายและไม่ต้องตัดท่อ จึงช่วยลดต้นทุนการติดตั้งและค่าแรง อินเทอร์เฟซที่เรียบง่ายทำให้ใช้งานได้สะดวกมาก
| ข้อมูลจำเพาะประสิทธิภาพ | |
|---|---|
| ช่วงความเร็ว | ±0.1 ~ ±40 ฟุต/วินาที (±0.03 ~ ±12 เมตร/วินาที) |
| ความแม่นยำ | ±0.5% ของค่าที่วัดได้ (สำหรับ ±1.5 ฟุต/วินาที ~ ±40 ฟุต/วินาที) |
| ความสามารถในการทำซ้ำ | 0.15% ของค่าที่วัดได้ |
| ขนาดท่อ | 1" ถึง 200" (25 มม. ถึง 5000 มม.) |
| ข้อมูลจำเพาะฟังก์ชัน | |
| เอาต์พุต | เอาต์พุตแบบอะนาล็อก: 4~20mA, สูงสุด 750Ω. เอาต์พุตพัลส์: 0~9999Hz, เอาต์พุต OCT (ปรับได้). เอาต์พุตรีเลย์: สูงสุด 1Hz (1A@125VAC หรือ 2A@30VDC) |
| การสื่อสาร | อินเทอร์เฟซการสื่อสาร RS485 รองรับโปรโตคอล Modbus |
| การ์ด SD | บันทึกสูงสุด: 2GB, ทำงานได้มากกว่า 1000 วัน (ความถี่ตัวอย่าง 5 วินาที). ช่วงเวลาจัดเก็บ: 1~86400 วินาที |
| แหล่งจ่ายไฟ | 24V DC |
| ปุ่มกด | ปุ่มสัมผัสแบบเบา 16 ปุ่ม |
| จอแสดงผล | 40 ตัวอักษร, 2 บรรทัด (20×2) แบบจุดตารางตัวอักษรและตัวเลข, LCD แบบมีไฟแบ็คไลท์ |
| อุณหภูมิ | เครื่องส่งสัญญาณ: -40℉~140℉ (-40℃~60℃) ทรานสดิวเซอร์: -40℉~248℉ (-40℃~120℃) มาตรฐาน |
| ความชื้น | สูงสุด 99% RH, ไม่ควบแน่น |
| ข้อมูลจำเพาะทางกายภาพ | |
| เครื่องส่งสัญญาณ | อลูมิเนียมหล่อ, IP65, ผลิตด้วยเครื่อง CNC |
| ทรานสดิวเซอร์ | การออกแบบแบบหุ้ม, ระดับการป้องกัน IP68. ความยาวสายเคเบิลมาตรฐาน: 10 ม. วัสดุ: โลหะผสมอลูมิเนียม + PEI |
| น้ำหนัก | เครื่องส่งสัญญาณ: 1 กก. |
