รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้น
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: CE; ISO9001
หมายเลขรุ่น: ST502
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
ช่วงความเร็ว: |
±0.1 ~ ±40ฟุต/วินาที (±0.03 ~ ±12เมตร/วินาที) |
ความแม่นยำ: |
±0.5% ของค่าที่วัดได้ |
การทำซ้ำ: |
0.15% ของค่าที่วัดได้ |
ขนาดท่อ: |
1" ถึง 200" (25mm ถึง 5000mm) |
พาวเวอร์ซัพพลาย: |
24V DC |
น้ำหนักเครื่องส่งสัญญาณ: |
1กก |
ช่วงความเร็ว: |
±0.1 ~ ±40ฟุต/วินาที (±0.03 ~ ±12เมตร/วินาที) |
ความแม่นยำ: |
±0.5% ของค่าที่วัดได้ |
การทำซ้ำ: |
0.15% ของค่าที่วัดได้ |
ขนาดท่อ: |
1" ถึง 200" (25mm ถึง 5000mm) |
พาวเวอร์ซัพพลาย: |
24V DC |
น้ำหนักเครื่องส่งสัญญาณ: |
1กก |

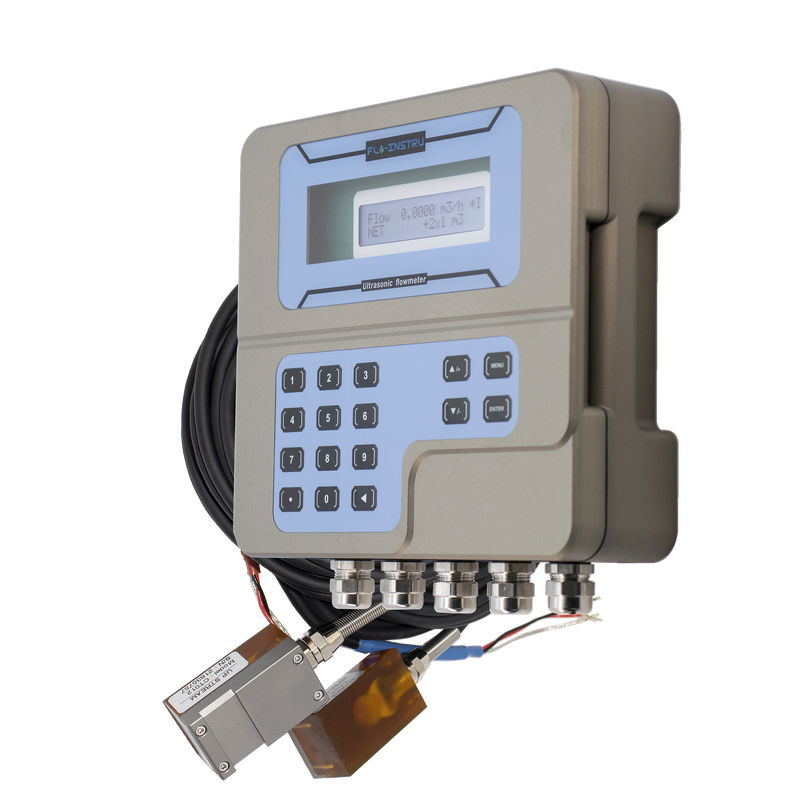

ST502 เครื่องวัดอัตราการไหลแบบอัลตราโซนิกแบบหนีบ ใช้เทคโนโลยี Transit-Time ขั้นสูงเพื่อการวัดอัตราการไหลที่แม่นยำสำหรับของเหลวหลากหลายประเภทและขนาดท่อ ออกแบบด้วยวัสดุเกรดอุตสาหกรรมและโครงอะลูมิเนียมหล่อขึ้นรูปที่แข็งแรงทนทาน เพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมที่ต้องการ
การออกแบบทรานสดิวเซอร์แบบหนีบช่วยให้รวบรวมข้อมูลอัตราการไหลได้ง่ายเพียงแค่ติดตั้งที่ด้านนอกของท่อ — เซ็นเซอร์ไม่สัมผัสกับของเหลวเลย จึงขจัดความเสี่ยงของการปนเปื้อน การสูญเสียแรงดัน หรือการรั่วไหล หน้าจอแสดงผลที่ชัดเจนและอินเทอร์เฟซที่ใช้งานง่ายทำให้การทำงานและการตั้งค่าเป็นไปอย่างตรงไปตรงมา
สร้างขึ้นบนเทคโนโลยี Transit-Time ที่มีความแม่นยำในการวัดสูง ST502 เป็นผลิตภัณฑ์ระดับไฮเอนด์ใหม่ล่าสุดที่โดดเด่นด้วยโครงสร้างโลหะผสมอะลูมิเนียมที่ผลิตด้วย CNC และการออกแบบด้านข้างแบบแม่เหล็กที่ปิดสนิทชั้นนำในอุตสาหกรรม — ไม่ต้องใช้สกรู การออกแบบที่สะดวกนี้บรรลุผล "เปิดได้ในหนึ่งวินาที" อย่างแท้จริง
เทคโนโลยี TVT เป็นแนวทางที่ทันสมัยในการวัดอัตราการไหลด้วยอัลตราโซนิก โดยผสมผสานหลักการของอัลตราโซนิกแบบ Transit-Time เข้ากับความสามารถในการใช้ประโยชน์จากปรากฏการณ์การแยกตัวของกระแสวน การบูรณาการที่เป็นนวัตกรรมใหม่นี้ช่วยเพิ่มความแม่นยำ ความอเนกประสงค์ และประสิทธิภาพของเครื่องวัดอัตราการไหลด้วยอัลตราโซนิก ทำให้เหมาะสำหรับการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ — เป็นโซลูชันที่มีคุณค่าสำหรับการวัดอัตราการไหลที่แม่นยำในสภาวะการไหลที่แตกต่างกัน
เทคโนโลยี TVT มีประสิทธิภาพดีเยี่ยมในการใช้งานที่สภาวะการไหลของของเหลวแตกต่างกันระหว่างแบบราบเรียบและแบบปั่นป่วน การรวมข้อมูลการแยกตัวของกระแสวนช่วยเพิ่มความแม่นยำในสภาพแวดล้อมการไหลที่ท้าทาย
เทคโนโลยี TVT มีความอเนกประสงค์และเหมาะสำหรับของเหลวหลากหลายประเภท รวมถึงของเหลวที่มีความหนืดและความหนาแน่นแตกต่างกัน
Flo-Instruments ST502 นำเสนอการวัดอัตราการไหลที่แม่นยำและทำซ้ำได้สูงสำหรับของเหลวในราคาที่คุ้มค่า ตัวเครื่องโลหะที่แข็งแรง พร้อมประสิทธิภาพทรานสดิวเซอร์ที่ยอดเยี่ยมและวัสดุเกรดอุตสาหกรรมคุณภาพสูง ทำให้เหมาะสำหรับท่อขนาดตั้งแต่ 1″ (25 มม.) ถึง 200″ (5000 มม.) เซ็นเซอร์ IP68 ติดตั้งง่ายและไม่ต้องตัดท่อ ช่วยลดต้นทุนการติดตั้งและค่าแรง อินเทอร์เฟซที่เรียบง่ายทำให้การใช้งานสะดวกอย่างยิ่ง
| ข้อมูลจำเพาะด้านประสิทธิภาพ | |
|---|---|
| ช่วงความเร็ว | ±0.1 ~ ±40 ฟุต/วินาที (±0.03 ~ ±12 เมตร/วินาที) |
| ความแม่นยำ | ±0.5% ของค่าที่วัดได้ (สำหรับ ±1.5 ฟุต/วินาที ~ ±40 ฟุต/วินาที) |
| ความสามารถในการทำซ้ำ | 0.15% ของค่าที่วัดได้ |
| ขนาดท่อ | 1″ ถึง 200″ (25 มม. ถึง 5000 มม.) |
| ข้อมูลจำเพาะฟังก์ชัน | |
|---|---|
| เอาต์พุต |
เอาต์พุตแบบอะนาล็อก: 4–20 mA, สูงสุด 750 Ω เอาต์พุตพัลส์: 0–9999 Hz, เอาต์พุต OCT (ปรับได้) เอาต์พุตแบบรีเลย์: สูงสุด 1 Hz (1A @ 125 VAC หรือ 2A @ 30 VDC) |
| การสื่อสาร | อินเทอร์เฟซการสื่อสาร RS485 รองรับโปรโตคอล Modbus |
| การ์ด SD | บันทึกสูงสุด: 2 GB, ทำงานได้มากกว่า 1000 วัน (ความถี่ตัวอย่าง 5 วินาที) ช่วงเวลาจัดเก็บ: 1–86400 วินาที |
| แหล่งจ่ายไฟ | 24 V DC |
| ปุ่มกด | 16 ปุ่มสัมผัสแบบเบา |
| จอแสดงผล | 40 ตัวอักษร, 2 บรรทัด (20×2) จอ LCD แบบจุดตารางตัวอักษรและตัวเลข, มีไฟแบ็คไลท์ |
| อุณหภูมิ |
เครื่องส่ง: −40°F ~ 140°F (−40°C ~ 60°C) ทรานสดิวเซอร์: −40°F ~ 248°F (−40°C ~ 120°C) มาตรฐาน |
| ความชื้น | สูงสุด 99% RH, ไม่ควบแน่น |
| ข้อมูลจำเพาะทางกายภาพ | |
|---|---|
| เครื่องส่ง | อะลูมิเนียมหล่อขึ้นรูป, IP65, ผลิตด้วย CNC |
| ทรานสดิวเซอร์ |
การออกแบบแบบปิดผนึก, ระดับการป้องกัน IP68
ความยาวสายเคเบิลมาตรฐาน: 10 ม. วัสดุ: โลหะผสมอะลูมิเนียม + PEI |
| น้ำหนัก | เครื่องส่ง: 1 กก. |
