รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้น
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: CE; ISO9001
หมายเลขรุ่น: ST502
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
ช่วงความเร็ว: |
±0.03 ~ ±12ม./วินาที |
ความแม่นยำ: |
±0.5% ของค่าที่วัดได้ |
ขนาดท่อ: |
25 มม. ถึง 5,000 มม |
พาวเวอร์ซัพพลาย: |
24V DC |
เครื่องส่งสัญญาณ: |
IP65, อลูมิเนียมหล่อ, กลึง CNC |
การป้องกันทรานสดิวเซอร์: |
IP68 |
ช่วงความเร็ว: |
±0.03 ~ ±12ม./วินาที |
ความแม่นยำ: |
±0.5% ของค่าที่วัดได้ |
ขนาดท่อ: |
25 มม. ถึง 5,000 มม |
พาวเวอร์ซัพพลาย: |
24V DC |
เครื่องส่งสัญญาณ: |
IP65, อลูมิเนียมหล่อ, กลึง CNC |
การป้องกันทรานสดิวเซอร์: |
IP68 |
ST502 เป็นเครื่องวัดอัตราการไหลแบบอัลตราโซนิกประสิทธิภาพสูงที่ใช้เทคโนโลยี transit-time เพื่อให้การวัดอัตราการไหลที่แม่นยำและเชื่อถือได้สำหรับของเหลวหลากหลายประเภทและขนาดท่อ สร้างขึ้นด้วยวัสดุเกรดอุตสาหกรรมและการประมวลผลสัญญาณดิจิทัลขั้นสูง ออกแบบมาเพื่อการทำงานที่ยาวนานโดยไม่ต้องบำรุงรักษา

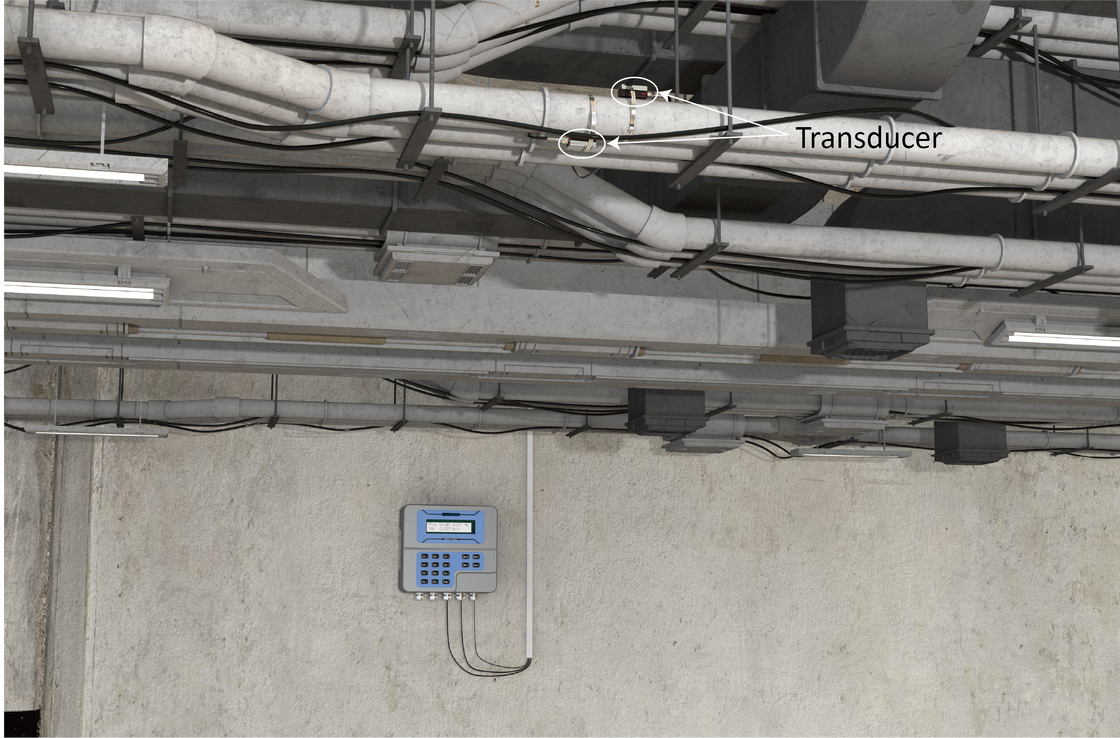

จอแสดงผลเมนูที่ชัดเจนทำให้การตั้งค่าและการใช้งานง่าย ในขณะที่ทรานสดิวเซอร์แบบหนีบให้ความยืดหยุ่นในการใช้งานที่หลากหลาย เนื่องจากเซ็นเซอร์ติดตั้งภายนอก ST502 จึงไม่สัมผัสกับของเหลว ซึ่งช่วยขจัดความเสี่ยงของการปนเปื้อน การสูญเสียแรงดัน หรือการรั่วไหล
ST502 เป็นผลิตภัณฑ์ระดับไฮเอนด์ใหม่ล่าสุดที่ทำจากโลหะผสมอลูมิเนียมพร้อมการประมวลผล CNC มีเทคโนโลยีการเปิดด้านข้างแบบดูดซับเหล็กที่ปิดสนิทชั้นนำในอุตสาหกรรมโดยไม่ต้องล็อคด้วยสกรู ซึ่งช่วยลดขั้นตอนที่น่าเบื่อและบรรลุผล "การเปิดเพียงวินาทีเดียว" อย่างแท้จริง
TVT เป็นแนวทางที่ทันสมัยในการวัดอัตราการไหลด้วยอัลตราโซนิก โดยผสมผสานหลักการของอัลตราโซนิกแบบ transit-time เข้ากับความสามารถในการใช้ประโยชน์จากปรากฏการณ์การแยกตัวของวอร์เท็กซ์ การบูรณาการที่เป็นนวัตกรรมใหม่นี้ช่วยเพิ่มความแม่นยำ ความอเนกประสงค์ และประสิทธิภาพ ทำให้เหมาะสำหรับการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ โดยเฉพาะอย่างยิ่งที่ต้องการการวัดอัตราการไหลที่แม่นยำภายใต้สภาวะการไหลที่แปรผัน
เทคโนโลยี TVT มีประสิทธิภาพดีเยี่ยมในการใช้งานที่สภาวะการไหลของของเหลวแปรผันระหว่างแบบลามินาร์และแบบปั่นป่วน การรวมข้อมูลการแยกตัวของวอร์เท็กซ์ช่วยเพิ่มความแม่นยำในสภาพแวดล้อมการไหลที่ท้าทาย
เทคโนโลยี TVT มีความอเนกประสงค์และเหมาะสำหรับของเหลวหลากหลายประเภท รวมถึงของเหลวที่มีความหนืดและความหนาแน่นแตกต่างกัน
Flo-Instruments ST502 นำเสนอการวัดอัตราการไหลของของเหลวที่แม่นยำและทำซ้ำได้ในราคาที่ประหยัด ตัวเครื่องโลหะที่แข็งแรง พร้อมประสิทธิภาพทรานสดิวเซอร์ที่ยอดเยี่ยมและวัสดุเกรดอุตสาหกรรมคุณภาพสูง ทำให้เหมาะสำหรับท่อที่มีเส้นผ่านศูนย์กลางตั้งแต่ 1" (25 มม.) ถึง 200" (5000 มม.) เซ็นเซอร์ IP68 ติดตั้งง่ายและไม่ต้องตัดท่อ ช่วยลดต้นทุนการติดตั้งและค่าแรง อินเทอร์เฟซที่เรียบง่ายทำให้การใช้งานสะดวกมาก
| ข้อมูลจำเพาะประสิทธิภาพ | |
|---|---|
| ช่วงความเร็ว | ±0.1 ~ ±40 ฟุต/วินาที (±0.03 ~ ±12 เมตร/วินาที) |
| ความแม่นยำ | ±0.5% ของค่าที่วัดได้ (สำหรับ ±1.5 ฟุต/วินาที ~ ±40 ฟุต/วินาที) |
| ความสามารถในการทำซ้ำ | 0.15% ของค่าที่วัดได้ |
| ขนาดท่อ | 1" ถึง 200" (25 มม. ถึง 5000 มม.) |
| ข้อมูลจำเพาะฟังก์ชัน | |
| เอาต์พุต | เอาต์พุตแบบอะนาล็อก: 4~20 mA, สูงสุด 750Ω เอาต์พุตพัลส์: 0~9999 Hz, เอาต์พุต OCT (ปรับได้) เอาต์พุตรีเลย์: สูงสุด 1 Hz (1A@125VAC หรือ 2A@30VDC) |
| การสื่อสาร | อินเทอร์เฟซการสื่อสาร RS485 รองรับโปรโตคอล Modbus |
| การ์ด SD | บันทึกสูงสุด: 2 GB ทำงานได้นานกว่า 1000 วัน (ความถี่ตัวอย่าง 5 วินาที) ช่วงเวลาจัดเก็บ: 1~86400 วินาที |
| แหล่งจ่ายไฟ | 24V DC |
| ปุ่มกด | ปุ่มสัมผัสแบบเบา 16 ปุ่ม |
| จอแสดงผล | 40 ตัวอักษร, 2 บรรทัด (20×2) จอ LCD แบบเมทริกซ์ตัวอักษรและตัวเลข พร้อมไฟแบ็คไลท์ |
| อุณหภูมิ | ทรานสมิตเตอร์: -40°F~140°F (-40°C~60°C) ทรานสดิวเซอร์: -40°F~248°F (-40°C~120°C) มาตรฐาน |
| ความชื้น | สูงสุด 99% RH, ไม่ควบแน่น |
| ข้อมูลจำเพาะทางกายภาพ | |
| ทรานสมิตเตอร์ | อลูมิเนียมหล่อขึ้นรูป, IP65, CNC ขึ้นรูป |
| ทรานสดิวเซอร์ | การออกแบบแบบปิดผนึก, ระดับการป้องกัน IP68 ความยาวสายเคเบิลมาตรฐาน: 10 ม. วัสดุ: โลหะผสมอลูมิเนียม + PEI |
| น้ำหนัก | ทรานสมิตเตอร์: 1 กก. |
