รายละเอียดสินค้า
สถานที่กำเนิด: เชียงใหม่
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: CE; ISO9001
หมายเลขรุ่น: ST505
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ธรรมดา
เวลาการส่งมอบ: 3-5 วันทําการ
เงื่อนไขการชำระเงิน: T/T
ช่วงความเร็ว: |
0 ~ ±16 ฟุต/วินาที (0 ~ ±5 เมตร/วินาที) |
ความถูกต้อง: |
±1.0% |
ขนาดท่อ: |
1”~48”(25มม.~1200มม.) |
ของเหลว: |
น้ำ, น้ำทะเล, น้ำมัน, แอลกอฮอล์... |
วัสดุท่อ: |
PVC, เหล็กกล้าคาร์บอน, สแตนเลส... |
เอาท์พุตเสริม: |
เอาต์พุตพัลส์ OCT: 0~5000Hz เอาต์พุตอะนาล็อก: 4~20mA โหลดสูงสุด 750Ω |
อินเทอร์เฟซการสื่อสาร: |
RS485 |
พลังงานไฟฟ้า: |
กระแสตรง 24V/1A@สูงสุด |
ปุ่มกด: |
16 คีย์ (4×4) พร้อมการสัมผัส |
ชั้นวาง: |
จอแสดงผลแบบตัวอักษรและตัวเลขแบบตาข่ายขนาด 20×2 พร้อมไฟ LCD ด้านหลัง |
อุณหภูมิ: |
เครื่องส่งสัญญาณ: -40 ℉ ~ 140 ℉ (-40 ℃ ~ 60 ℃); ทรานสดิวเซอร์: 32 ℉ ~ 140 ℉ (0 ℃ ~ 60 ℃) |
ความชื้น: |
ความชื้นสัมพัทธ์สูงถึง 99% ไม่มีการควบแน่น |
เครื่องส่ง: |
อลูมิเนียมอัลลอยด์ IP65 |
ทรานสดิวเซอร์: |
การออกแบบแบบหุ้มฉนวน IP68 |
สายทรานสดิวเซอร์: |
ความยาวสายเคเบิลมาตรฐาน: 33 ฟุต (10 ม.) |
ช่วงความเร็ว: |
0 ~ ±16 ฟุต/วินาที (0 ~ ±5 เมตร/วินาที) |
ความถูกต้อง: |
±1.0% |
ขนาดท่อ: |
1”~48”(25มม.~1200มม.) |
ของเหลว: |
น้ำ, น้ำทะเล, น้ำมัน, แอลกอฮอล์... |
วัสดุท่อ: |
PVC, เหล็กกล้าคาร์บอน, สแตนเลส... |
เอาท์พุตเสริม: |
เอาต์พุตพัลส์ OCT: 0~5000Hz เอาต์พุตอะนาล็อก: 4~20mA โหลดสูงสุด 750Ω |
อินเทอร์เฟซการสื่อสาร: |
RS485 |
พลังงานไฟฟ้า: |
กระแสตรง 24V/1A@สูงสุด |
ปุ่มกด: |
16 คีย์ (4×4) พร้อมการสัมผัส |
ชั้นวาง: |
จอแสดงผลแบบตัวอักษรและตัวเลขแบบตาข่ายขนาด 20×2 พร้อมไฟ LCD ด้านหลัง |
อุณหภูมิ: |
เครื่องส่งสัญญาณ: -40 ℉ ~ 140 ℉ (-40 ℃ ~ 60 ℃); ทรานสดิวเซอร์: 32 ℉ ~ 140 ℉ (0 ℃ ~ 60 ℃) |
ความชื้น: |
ความชื้นสัมพัทธ์สูงถึง 99% ไม่มีการควบแน่น |
เครื่องส่ง: |
อลูมิเนียมอัลลอยด์ IP65 |
ทรานสดิวเซอร์: |
การออกแบบแบบหุ้มฉนวน IP68 |
สายทรานสดิวเซอร์: |
ความยาวสายเคเบิลมาตรฐาน: 33 ฟุต (10 ม.) |

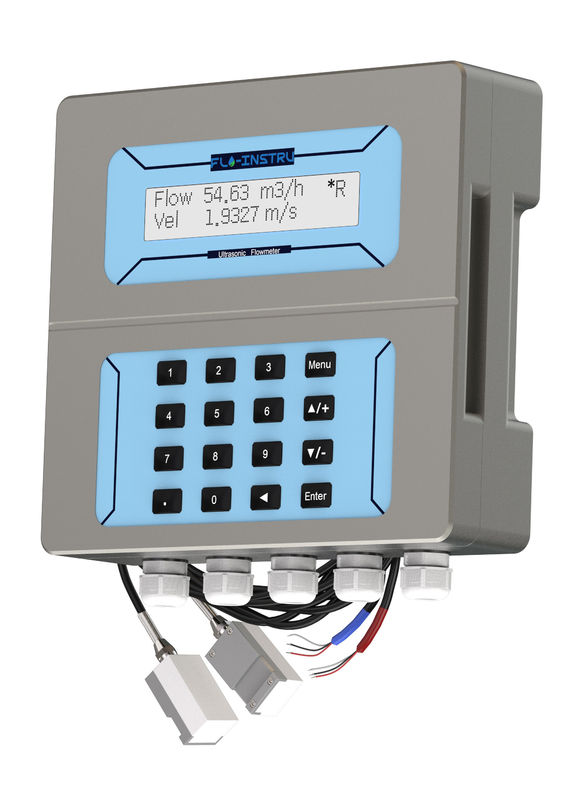

ST505 เครื่องวัดกระแสเสียงฉีดฉีด
การบูรณาการในระบบการจัดการของคุณ เพื่อให้บริการการวัดทางไกล
ข้อมูลสินค้า
ST505 เครื่องวัดกระแส ultrasonic ใช้เทคโนโลยีการประมวลผลสัญญาณดิจิตอลที่น่าเชื่อถือที่สุด การส่งการวัดกระแสสําหรับความกว้างขวางของเหลวและขนาดท่อด้วยความแม่นยําและความน่าเชื่อถือสูงผสมผสานเครื่องแปลงผลงานที่โดดเด่นกับวัสดุระดับอุตสาหกรรมที่สูงกว่า, เครื่องมือ Flo สามารถทํางานได้นานโดยไม่ต้องกังวล
การเลือกการแสดงเมนูที่ชัดเจนทําให้การใช้เครื่องมือสะดวกมาก เครื่องแปลงที่จับได้ ทําให้หน่วยมีความยืดหยุ่นมากขึ้นในหลายรูปแบบของการใช้งาน
ST505 อุทราซอนิกฟล็อกเมตรใช้เทคโนโลยี Transit-Time ที่มีความแม่นยําในการวัดสูงซึ่งสามารถรวบรวมข้อมูลการไหลผ่าน โดยการกั้นมันอยู่ด้านนอกของท่อและมันจะไม่สัมผัสกับของเหลว และจะไม่ทําให้ของเหลวมลพิษ ลดความดัน การรั่วไหล เป็นต้น
◆ประโยชน์
ลักษณะสินค้า
◆ขนาด
|
|
| เครื่องส่งสัญญาณ |
|
| เครื่องแปลง |
ข้อมูลทางเทคนิค
◆ปริมาตร
| รายละเอียดการทํางาน | |
| ระยะความเร็ว | 0.03~±16ft/s (0.01~±5m/s) |
| ความถูกต้อง | ± 1% ของค่าที่วัด |
| ความซ้ํา | 00,3% ของค่าที่วัด |
| ขนาดท่อ | 1" ~ 48" (25mm ~ 1200mm) |
| พลังงาน | 24V DC |
| คีย์พาด | 16 ปุ่มสัมผัส |
| การแสดง | (20×2) อัลฟานูเมอริค แผ่นจอแอลซีดีเบาะหลัง |
| รายละเอียดการทํางาน | |
| ผลิต | การออกแบบแบบแอนาล็อก: 4 ~ 20mA ความจุสูงสุด 750Ω |
| การออกแรงกระแทก: 0~9999Hz, OCT, (ความถี่ขั้นต่ําและสูงสุดสามารถปรับได้) | |
| การออกของเรเล่: สูงสุด 1Hz ((1A@125V AC หรือ 2A@30V DC) | |
| การสื่อสาร | RS485 |
| น้ําเหลว | น้ํา น้ําทะเล น้ํามัน แอลกอฮอล์ |
| วัสดุท่อ | พีวีซี สแตนเลส สแตนเลสคาร์บอน ทองแดง |
| รายละเอียดทางกายภาพ | |
| เครื่องส่งสัญญาณ | อลูมิเนียมแบบหล่อหล่อหล่อหล่อ IP65, CNC machined |
| เครื่องแปลง | การออกแบบแบบครอบคลุม ระดับการป้องกัน IP68 |
| สายแทรนซ์ดูเซอร์ที่มีการป้องกันสองครั้ง | |
| ความยาวแบบมาตรฐาน/ยาวสูงสุดของสายเคเบิล: 30ft/1000ft ((9m/305m) | |
| อุณหภูมิ | เครื่องส่ง: -40°F~140°F ((-40°C~60°C) |
| เครื่องแปลง: 32°F ~ 140°F ((0°C ~ 60°C) มาตรฐาน | |
| ความชื้น | สูงสุด 99% RH ไม่ปรับความหนา |
การติดตั้ง
◆วิธี V
วิธี "V" ถือว่าเป็นวิธีมาตรฐาน โดยปกติจะให้การอ่านที่แม่นยํากว่าและใช้ในวงกว้างท่อตั้งแต่ 25 มม ถึง 400 มม ((1' ~ 16 '') ประมาณ นอกจากนี้มันสะดวกที่จะใช้แต่ยังต้องติดตั้งเครื่องแปลงอย่างถูกต้อง ติดต่อกับท่อที่เส้นกลางของท่อและระยะทางเท่ากันในแต่ละด้านของเส้นกลาง
◆วิธี Z
สัญญาณที่ส่งผ่านการติดตั้งด้วยวิธี "Z" มีความอ่อนแอน้อยกว่าเครื่องส่งสัญญาณด้วยวิธี "V"เหตุผลก็คือวิธี "Z" ใช้สัญญาณที่ส่งโดยตรง (ไม่ใช่สะท้อน) ซึ่งข้ามของเหลวเพียงครั้งเดียววิธี "Z" สามารถวัดในเส้นผ่าตัดของท่อตั้งแต่ 100 มม ถึง 3000 มม ((4 ~ 120 มม)
◆วิธี N
ด้วยวิธี "N" คลื่นเสียงข้ามของเหลวสองครั้งและกระโดดลงจากผนังท่อสามครั้งความแม่นยําของการวัดสามารถปรับปรุงโดยการขยายระยะทางการเดินทางด้วยวิธี "N" (ไม่ค่อยใช้).
◆วิธี W
เช่นเดียวกับ "N" ความแม่นยําของการวัดยังสามารถปรับปรุงได้ด้วยการขยายระยะทางผ่านด้วยวิธี "W"คลื่นเสียงข้ามของเหลวสี่ครั้งและสะท้อนสี่ครั้งจากผนังท่อ. มันเหมาะสําหรับท่อขนาดเล็กมาก ((กว้างน้อยกว่า 50mm / 2 '')
กล่องและอุปกรณ์เสริม
ข้อมูลการสั่งซื้อ
| ST505 | รหัส | รายละเอียด | ||||
| F | เครื่องวัดกระแสฉายเสียง | |||||
| E | อัลตรasonic BTU/Energy Meter ((ไม่จําเป็น) | |||||
| รหัส | เครื่องแปลง | |||||
| สินค้า | การใส่: อุณหภูมิของเหลว:32°F~ 140°F(0 °C ~ 60 °C) ((มาตรฐาน) |
|||||
| รหัส | ความยาวของสาย | |||||
| L | ความยาวสายไฟฟ้ามาตรฐาน:33ft ((10m) | |||||
| L+ | ตามคําขอความยาวอื่น ๆ | |||||
| ST505 | F | สินค้า | L | ข้อมูลการสั่งซื้อครบถ้วน | ||
