รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้นประเทศจีน
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: ISO:9001, CE
หมายเลขรุ่น: TM605
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
แสดง: |
หน้าจอแสดงผลแบบดอตเมทริกซ์ OLED 320*240 |
แหล่งจ่ายไฟ: |
24V DC |
ช่วงเส้นผ่านศูนย์กลางท่อ: |
DN6～DN100 |
อินเตอร์เฟซการสื่อสาร: |
อินเทอร์เฟซการสื่อสาร RS485 รองรับโปรโตคอล Modbus |
ช่วงการไหล: |
0.1ม./วินาที ~ ±5ม./วินาที (0.328ฟุต/วินาที ~ ±16ฟุต/วินาที) |
ความแม่นยำ: |
มูลค่า ±2% |
แสดง: |
หน้าจอแสดงผลแบบดอตเมทริกซ์ OLED 320*240 |
แหล่งจ่ายไฟ: |
24V DC |
ช่วงเส้นผ่านศูนย์กลางท่อ: |
DN6～DN100 |
อินเตอร์เฟซการสื่อสาร: |
อินเทอร์เฟซการสื่อสาร RS485 รองรับโปรโตคอล Modbus |
ช่วงการไหล: |
0.1ม./วินาที ~ ±5ม./วินาที (0.328ฟุต/วินาที ~ ±16ฟุต/วินาที) |
ความแม่นยำ: |
มูลค่า ±2% |

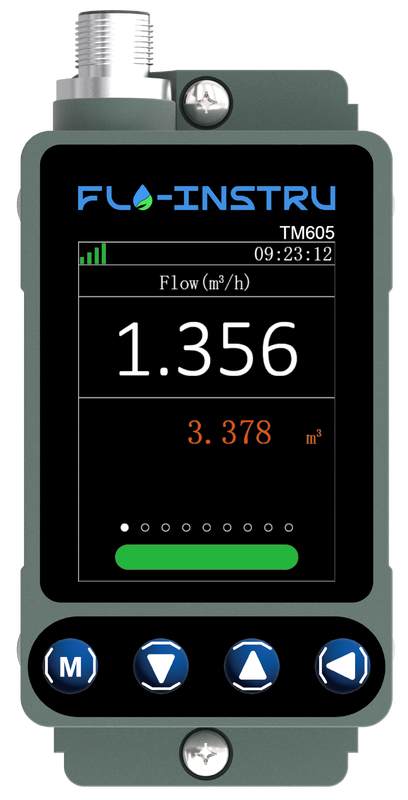

TM605 เครื่องวัดอัตราการไหลอัลตราโซนิกแบบกะทัดรัด - เครื่องวัดอัตราการไหลอัลตราโซนิกแบบหนีบในตัว ออกแบบมาเพื่อการติดตั้งที่ง่ายและการวิเคราะห์ข้อมูลการไหลโดยละเอียด
TM605 เป็นเครื่องวัดอัตราการไหลอัลตราโซนิกแบบบูรณาการที่ออกแบบมาโดยเฉพาะสำหรับท่อขนาดเล็กถึงปานกลาง มีกระบวนการตั้งค่าและติดตั้งที่ง่ายดาย โดยใช้หลักการอัลตราโซนิกของวิธีความแตกต่างของเวลาในการเดินทาง TM605 จะส่งและรับสัญญาณอัลตราโซนิกผ่านเซ็นเซอร์ เมื่อสัญญาณอัลตราโซนิกไหลผ่านของเหลวที่ไหล ความแตกต่างระหว่างการวัดต้นน้ำและปลายน้ำจะถูกใช้เพื่อคำนวณอัตราการไหลและความเร็ว
| อัตราความเร็ว | 0.328 ฟุต/วินาที ~ ±16 ฟุต/วินาที (0.1 ม./วินาที ~ ±5 ม./วินาที) |
| ความแม่นยำ | ±2.0% |
| ขนาดท่อ | DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 |
| ความเข้ากันได้ของของเหลว | น้ำประปา, น้ำทะเล, น้ำหล่อเย็น/น้ำร้อน, แอลกอฮอล์ ฯลฯ |
| วัสดุท่อ | PVC, สแตนเลส, เหล็กคาร์บอน, ทองแดง ฯลฯ |
| แหล่งจ่ายไฟ | 24V DC, สูงสุด 500mA |
| การสื่อสาร | รองรับโปรโตคอล MODBUS, RS485 |
| เอาต์พุตแบบอะนาล็อก | 4-20mA, สูงสุด 750Ω |
| เอาต์พุตแจ้งเตือน | รีเลย์, ฟังก์ชันแจ้งเตือนขีดจำกัดบนและล่าง OCT |
| จอแสดงผล | หน้าจอแสดงผลแบบจุดเมทริกซ์ OLED 320*240 |
| แผงปุ่มกด | ปุ่มสัมผัสสี่ปุ่ม |
| หน่วยการไหล | รองรับการเลือกหน่วยเมตริก: ลูกบาศก์เมตร (m³), ลิตร (l), แกลลอนสหรัฐฯ (gal) |
| หน่วยเวลา | /ชั่วโมง, /นาที, หน่วยเริ่มต้นจากโรงงานคือลูกบาศก์เมตรต่อชั่วโมง |
| คุณสมบัติเพิ่มเติม | ตัวนับปริมาณการไหลรายวัน รายเดือน และรายปี |
| ช่วงอุณหภูมิ | สภาพแวดล้อม: 32°F ~ +122°F (0°C ~ +50°C) ของเหลว: 32°F ~ +122°F (0°C ~ +50°C) |
| ความชื้นแวดล้อม | RH 0 ~ 95%, ไม่มีไอน้ำควบแน่น |
| วัสดุตัวเรือน | อลูมิเนียมอัลลอยด์, การผลิตด้วยเครื่องจักร CNC |
| ระดับการป้องกัน | IP54 |
| ความยาวสายเคเบิล | มาตรฐาน 6.6 ฟุต (2 เมตร) |
| เส้นผ่านศูนย์กลาง | DN | นิ้ว | ช่วงเส้นผ่านศูนย์กลาง (มม.) | ต่ำสุด (m³/h) | สูงสุด (m³/h) | ต่ำสุด (L/นาที) | สูงสุด (L/นาที) |
|---|---|---|---|---|---|---|---|
| φ9.53 | DN6 | 1/8" | 9-12 | 0.02 | 0.7 | 0.4 | 12 |
| φ12.7 | DN8 | 1/4" | 12-15 | 0.05 | 1.7 | 0.9 | 28 |
| φ15 | DN10 | 3/8" | 15-18 | 0.09 | 3.0 | 1.5 | 49 |
| φ20 | DN15 | 1/2" | 18-21 | 0.06 | 3.2 | 1.1 | 53 |
| φ25 | DN20 | 3/4" | 21-28 | 0.11 | 5.7 | 1.9 | 94 |
| φ32 | DN25 | 1" | 28-36 | 0.18 | 8.8 | 2.9 | 147 |
| φ40 | DN32 | 1-1/4" | 36-44 | 0.29 | 14 | 4.8 | 241 |
| φ50 | DN40 | 1-1/2" | 44-52 | 0.45 | 23 | 7.5 | 377 |
| φ63 | DN50 | 2" | 52-66 | 0.71 | 35 | 12 | 589 |
| φ75 | DN65 | 2-1/2" | 66-80 | 1.2 | 60 | 20 | 995 |
| φ90 | DN80 | 3" | 80-95 | 1.8 | 90 | 30 | 1508 |
| φ110 | DN100 | 4" | 100-115 | 2.8 | 141 | 47 | 2356 |
