รายละเอียดสินค้า
สถานที่กำเนิด: เชียงใหม่
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: CE; ISO9001
หมายเลขรุ่น: ST502
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ธรรมดา
เวลาการส่งมอบ: 3-5 วันทําการ
เงื่อนไขการชำระเงิน: T/T
ช่วงความเร็ว: |
0 ~ ±40 ฟุต/วินาที (0 ~ ±12 เมตร/วินาที) |
ความถูกต้อง: |
±0.5% ของค่าที่วัดได้ (สำหรับ ±1.5 ฟุต/วินาที~±40 ฟุต/วินาที) |
ความซ้ํา: |
0.15% ของค่าที่วัดได้ |
ช่วงขนาดท่อ: |
1" ถึง 200" (25 มม. ถึง 5,000 มม.) |
เชิงเส้น: |
00.5% |
ผลลัพธ์: |
เอาต์พุตอะนาล็อก: 4~20mA, โหลดสูงสุด 750Ω เอาต์พุตพัลส์: 0~9999Hz, OCT (สามารถปรับความถี่ต่ำสุดและสู |
การสื่อสาร: |
อินเทอร์เฟซการสื่อสาร RS485 รองรับโปรโตคอล Modbus |
พลังงานไฟฟ้า: |
24โวลต์ดีซี |
ปุ่มกด: |
แป้นสัมผัสเบา 16 แป้น |
แสดง: |
อักขระ 40 ตัว ตัวเลขและตัวอักษรแบบตาข่าย 2 บรรทัด (20×2) พร้อมจอ LCD พร้อมไฟด้านหลัง |
อุณหภูมิ: |
เครื่องส่งสัญญาณ: -40℉~140℉ (-40℃~60℃) ตัวแปลงสัญญาณ: -40℉~248℉ (-40℃~120℃) มาตรฐาน |
ความชื้น: |
ความชื้นสัมพัทธ์สูงถึง 99% ไม่มีการควบแน่น |
เหมาะสำหรับท่อ: |
ท่อซีเมนต์, สแตนเลส, เหล็กกล้าคาร์บอน, ท่อทองแดง, ท่อพลาสติก ฯลฯ |
เครื่องส่ง: |
อะลูมิเนียมหล่อ IP65 ผ่านการกลึงด้วย CNC |
ทรานสดิวเซอร์: |
การออกแบบแบบแคปซูล มีสายแทรนสดูเซอร์ที่ป้องกันได้สองครั้ง ความยาวสายสแตนดาร์ด: 10m (33ft) ความยาวสูง |
ช่วงความเร็ว: |
0 ~ ±40 ฟุต/วินาที (0 ~ ±12 เมตร/วินาที) |
ความถูกต้อง: |
±0.5% ของค่าที่วัดได้ (สำหรับ ±1.5 ฟุต/วินาที~±40 ฟุต/วินาที) |
ความซ้ํา: |
0.15% ของค่าที่วัดได้ |
ช่วงขนาดท่อ: |
1" ถึง 200" (25 มม. ถึง 5,000 มม.) |
เชิงเส้น: |
00.5% |
ผลลัพธ์: |
เอาต์พุตอะนาล็อก: 4~20mA, โหลดสูงสุด 750Ω เอาต์พุตพัลส์: 0~9999Hz, OCT (สามารถปรับความถี่ต่ำสุดและสู |
การสื่อสาร: |
อินเทอร์เฟซการสื่อสาร RS485 รองรับโปรโตคอล Modbus |
พลังงานไฟฟ้า: |
24โวลต์ดีซี |
ปุ่มกด: |
แป้นสัมผัสเบา 16 แป้น |
แสดง: |
อักขระ 40 ตัว ตัวเลขและตัวอักษรแบบตาข่าย 2 บรรทัด (20×2) พร้อมจอ LCD พร้อมไฟด้านหลัง |
อุณหภูมิ: |
เครื่องส่งสัญญาณ: -40℉~140℉ (-40℃~60℃) ตัวแปลงสัญญาณ: -40℉~248℉ (-40℃~120℃) มาตรฐาน |
ความชื้น: |
ความชื้นสัมพัทธ์สูงถึง 99% ไม่มีการควบแน่น |
เหมาะสำหรับท่อ: |
ท่อซีเมนต์, สแตนเลส, เหล็กกล้าคาร์บอน, ท่อทองแดง, ท่อพลาสติก ฯลฯ |
เครื่องส่ง: |
อะลูมิเนียมหล่อ IP65 ผ่านการกลึงด้วย CNC |
ทรานสดิวเซอร์: |
การออกแบบแบบแคปซูล มีสายแทรนสดูเซอร์ที่ป้องกันได้สองครั้ง ความยาวสายสแตนดาร์ด: 10m (33ft) ความยาวสูง |

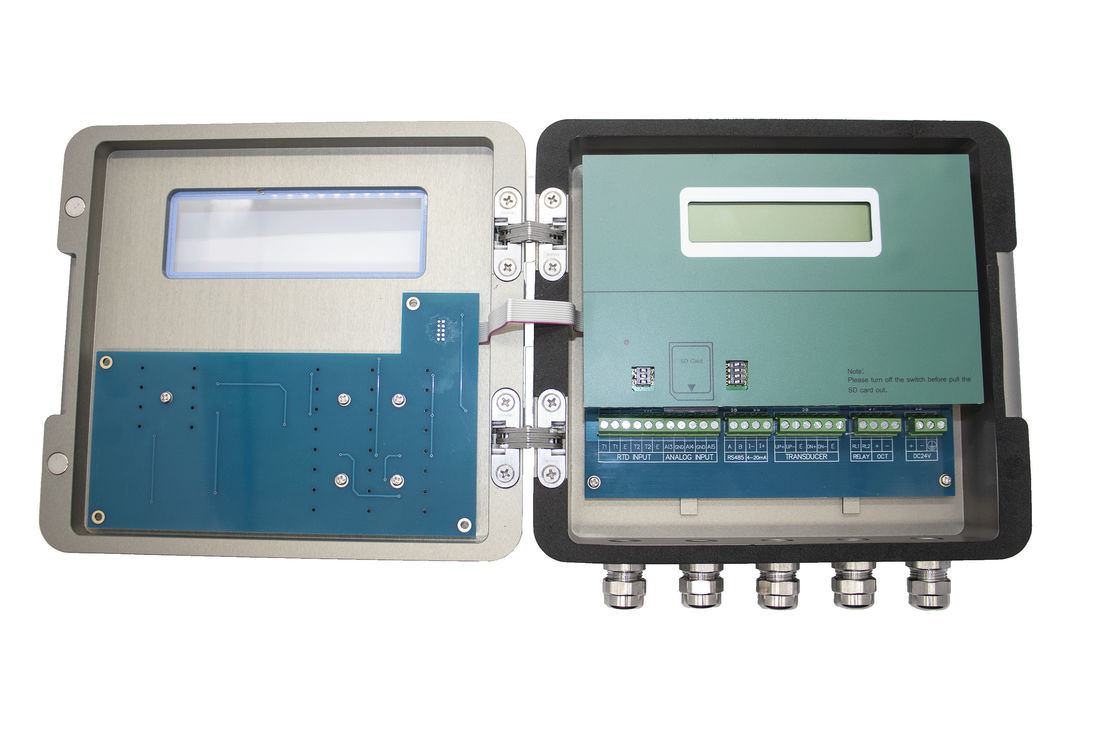

ST502 เครื่องวัดระบายเสียงด้วยเสียงฉีด
เครื่องวัดกระแส ultrasonic ที่ใช้วิธีการใช้เวลาในการเดินทางเพื่อวัดกระแส
คําแนะนํา
ST502 เครื่องวัดกระแส ultrasonic ใช้เทคโนโลยีการประมวลผลสัญญาณดิจิตอลที่น่าเชื่อถือที่สุด การส่งการวัดกระแสสําหรับความกว้างขวางของเหลวและขนาดท่อด้วยความแม่นยําและความน่าเชื่อถือสูงผสมผสานเครื่องแปลงผลงานที่โดดเด่นกับวัสดุระดับอุตสาหกรรมที่สูงกว่า, Flo-Instruments สามารถทํางานได้นานโดยไม่ต้องกังวล
การเลือกการแสดงเมนูที่ชัดเจนทําให้การใช้เครื่องมือสะดวกมาก เครื่องแปลงที่จับได้ทําให้หน่วยมีความยืดหยุ่นมากขึ้นในหลายรูปแบบของการใช้งาน
เครื่องวัดกระแส ultrasonic ST502 ใช้เทคโนโลยี Transit-Time ที่มีความแม่นยําในการวัดสูงซึ่งสามารถรวบรวมข้อมูลการไหลผ่านโดยการกั้นมันอยู่ด้านนอกของท่อ, และมันจะไม่สัมผัสกับของเหลว และจะไม่ทําให้ของเหลวมลพิษ, การลดความดัน, การรั่วไหล, ฯลฯ
ประโยชน์
ST502 เป็นผลิตภัณฑ์ระดับสูงใหม่ที่ทําจากวัสดุสับสนธิอลูมิเนียม และทําตามวิธีการแปรรูป CNCมันใช้อุตสาหกรรมนํา-ปิดเต็ม-เหล็ก-ดูดซึมด้านเปิดเทคโนโลยี โดยไม่มีการล็อคสกรูการออกแบบที่สะดวกสบายดังกล่าวทําให้ "การเปิดในวินาทีเดียว" เป็นจริง
หลักการ
เทคโนโลยี TVT ((Transit-Time Vortex) เป็นแนวทางที่ทันสมัยในการวัดการไหลของเสียงฉีดการรวมหลักการของอัลตรัสซอนในเวลาขบวนการกับความสามารถในการใช้ปรากฏการณ์การหลั่งระบอบ, ส่งผลให้มีความแม่นยําและความหลากหลายที่ไร้คู่แข่งในเครื่องวัดระบายอัลตรasonic เทคโนโลยีการบูรณาการที่นวัตกรรมนี้ยกระดับความแม่นยํา, ความหลากหลายและการทํางานของเครื่องวัดระบายอัลตรasonicทําให้มันเหมาะสมกับการใช้งานในหลายสาขาอุตสาหกรรม และเป็นทางออกที่คุ้มค่าสําหรับอุตสาหกรรมที่ต้องการการวัดระบายที่แม่นยําในสภาพระบายที่แตกต่างกัน.
เทคโนโลยีทีวีทีโดดเด่นในแอพลิเคชั่นที่สภาพการไหลของของเหลวแตกต่างกันระหว่างลามิเนอรและกระแสความวุ่นวาย การรวมข้อมูลการไหลเวอร์เท็กซ์เพิ่มความแม่นยําในสภาพแวดล้อมการไหลที่ท้าทาย
เทคโนโลยี TVT มีความหลากหลายและเหมาะสําหรับประเภทของของเหลวที่หลากหลาย รวมถึงของเหลวที่มีความแน่นและความหนาแน่นที่แตกต่างกัน
Flo-Instruments ST502 Ultrasonic Flowmeter ให้การวัดการไหลของของเหลวที่แม่นยําและซ้ําได้สูงในราคาที่ประหยัดผสมผสานเครื่องแปลงผลงานที่โดดเด่นกับวัสดุประเภทอุตสาหกรรมสูง, มันเหมาะสําหรับขนาดท่อจาก 1' ((25 มม) ถึง 200' ((5000 มม) กว้าง. เครื่องตรวจจับ IP68 ที่ง่ายในการติดตั้งต้องการท่อนี้ไม่ถูกตัด, ทําให้ลดค่าติดตั้งและค่าแรงงาน.อินเตอร์เฟซที่ง่าย ทําให้มันสะดวกมากในการใช้งาน.
รายละเอียด
| ชื่อสินค้า | เครื่องวัดกระแสอัลตรัสซอนแบบติดคลม |
| รูปแบบสินค้า | ST502 |
| ความเร็วระยะ | 0 ~ ± 40ft/s (0 ~ ± 12m/s) |
| ความถูกต้อง | ± 0.5% |
| ความซ้ํา | 0.15% |
| ความเป็นเส้นตรง | 00.5% |
| ขนาดท่อ | 25mm ~ 5000mm (1" ~ 200") |
| ผลิต |
การออกแบบแบบแอนาล็อก: 4 ~ 20mA (แรงฝนสูงสุด 750) การออกแรงกระแทก: 0~9999Hz, OCT, (ความถี่ขั้นต่ําและสูงสุดสามารถปรับได้) การออกของเรเล่: SPST, สูงสุด 1Hz, (1A@125VAC หรือ 2A@30VDC) |
| การสื่อสาร | RS485 |
| พลังงานไฟฟ้า | 24V DC |
| คีย์พาด | 16 คีย์สัมผัสเบา |
| การแสดง | 40 ตัวอักษร, 2 เส้น (20 × 2) เครือข่ายตัวเลข, LCD ที่ส่องแสงหลัง |
| อุณหภูมิ |
เครื่องส่ง: -40°F~140°F (-40°C~60°C) |
| ความชื้น | สูงถึง 99% RH ไม่ปรับความหนา |
| เหมาะสําหรับท่อ | ท่อซีเมนต์, เหล็กไร้ขัดเหล็ก, เหล็กคาร์บอน, ท่อทองแดง, ท่อพลาสติก เป็นต้น |
| เครื่องส่งสัญญาณ | อลูมิเนียมสลัด CNC |
| เครื่องแปลง |
การออกแบบแบบแคปซูล สายแทรนสซิเจอร์ที่ป้องกันได้สองครั้ง ความยาวสายไฟฟ้ามาตรฐาน: 10m (33ft) ความยาวสูงสุดสามารถเพิ่มขึ้นถึง 305 เมตร (ทุก 5 เมตรเป็นหน่วยขยาย) |
| น้ําหนักของตัวส่งสัญญาณ | ประมาณ 1.2 กิโลกรัม |
| น้ําหนักของเครื่องแปลง |
ประเภทคลัมป์ (มาตรฐาน): ประมาณ 1.3kg (2.9lb) / คู่ ประเภทการใส่ (มาตรฐาน): ประมาณ 4.7 กิโลกรัม (10.4 ปอนด์) / คู่ |
