รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้น
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: CE; ISO9001
หมายเลขรุ่น: ST502
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
การทำซ้ำ: |
0.15% |
ช่วงความเร็ว: |
0.03 ~±40ฟุต/วินาที (0.01~±12เมตร/วินาที) |
แหล่งจ่ายไฟ: |
24V DC |
ทรานสดิวเซอร์อุณหภูมิ: |
-40°F ~ +176°F (-40°C~+80°C) |
เอาท์พุต: |
4-20MA, OCT PULSE เอาต์พุต, เอาต์พุตรีเลย์, RS-232 / RS-485, RTD Temp ป้อนข้อมูล |
ขนาดท่อ: |
DN25-DN5000 |
การทำซ้ำ: |
0.15% |
ช่วงความเร็ว: |
0.03 ~±40ฟุต/วินาที (0.01~±12เมตร/วินาที) |
แหล่งจ่ายไฟ: |
24V DC |
ทรานสดิวเซอร์อุณหภูมิ: |
-40°F ~ +176°F (-40°C~+80°C) |
เอาท์พุต: |
4-20MA, OCT PULSE เอาต์พุต, เอาต์พุตรีเลย์, RS-232 / RS-485, RTD Temp ป้อนข้อมูล |
ขนาดท่อ: |
DN25-DN5000 |

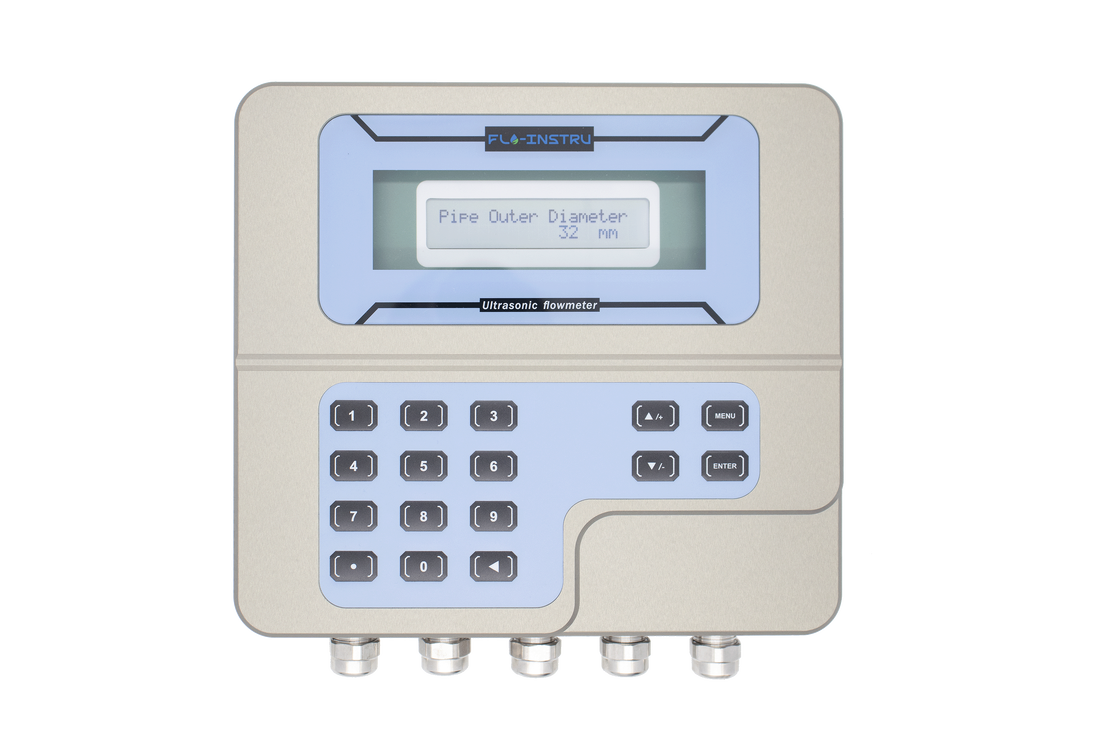

เครื่องวัดกระแสเสียงฉลุ ST502 ใช้เทคโนโลยีการประมวลผลสัญญาณดิจิตอลที่ทันสมัยเพื่อให้ได้ ± 0การวัดการไหลของระดับความแม่นยําสูง 5% ผ่านขนาดหลากหลายของท่อและการใช้งานของเหลวที่สะอาดออกแบบด้วยเครื่องตรวจสอบการใส่ชั้นอุตสาหกรรมที่แข็งแกร่ง ST502 ให้การเชื่อม ultrasonic แข็งแรงโดยตรงภายในกระแสการไหลและการทํางานที่น่าเชื่อถือ.
อินเตอร์เฟซและระบบเมนูที่ชัดเจนและเข้าใจง่าย ทําให้การตั้งค่าและการทํางานง่ายการออกแบบการใส่ตําแหน่งเครื่องแปลงเสียงฉายตรงภายในท่อ, ทําให้สัญญาณสามารถเจาะเข้าไปได้มากขึ้นและมีความมั่นคงที่ดีขึ้นหรือการใช้งานที่ต้องการการวัดที่น่าเชื่อถือและซ้ําได้สูง.
ST502 ที่ออกแบบมาเพื่อความหลากหลาย เหมาะสําหรับระบบกระจายน้ํา สายลุปเย็น น้ําเหลวกระบวนการอุตสาหกรรม ติดตามพลังงาน และ HVACผลงานที่มั่นคง, และการก่อสร้างที่ทนทานทําให้มันเป็นคําตอบที่น่าเชื่อถือสําหรับการติดตามการไหลของระยะยาวและงานวัดที่สําคัญ
ST502 เป็นผลิตภัณฑ์ระดับสูงใหม่ที่ทําจากวัสดุเหล็กอลูมิเนียม โดยใช้วิธีการแปรรูป CNCมันใช้เทคโนโลยีเปิดด้านด้านหน้าที่ปิดเต็มและดูดซึมเหล็กที่นําไปสู่อุตสาหกรรม โดยไม่ต้องล็อคสกรูการออกแบบที่สะดวกสบายนี้ ทําให้ "การเปิดในวินาทีเดียว" เป็นจริง
เครื่องวัดกระแส ultrasonic Transit-Time (TVT) เป็นเทคโนโลยีการวัดกระแสที่น่าเชื่อถือสูงที่ใช้กันอย่างแพร่หลายสําหรับของเหลวที่สะอาดเครื่องวัดประเภทใส่ วางเครื่องแปลงเสียงฉายตรงในผนังท่อเพื่อให้มันติดต่อกับของเหลว. วิธีนี้ทําให้การส่งเสียง ultrasonic ที่แข็งแกร่ง คุณภาพสัญญาณที่ดีเยี่ยม และการทํางานที่ยาวนานที่มั่นคง โดยเฉพาะบนท่อขนาดใหญ่หรือผนังหนา
ในเครื่องวัดกระแส TVT ประเภทการใส่, เครื่องแปลง ultrasonic สองตัวถูกใส่เข้าไปในผนังท่อ. เครื่องแปลงหนึ่งส่งแรงกระแทกลง (T_down) กับทิศทางของของเหลว,ขณะที่อีกตัวหนึ่งจะส่งอัพสตรีม (T_up)เนื่องจากของเหลวที่ไหลวิ่งเร่งสัญญาณล่างและช้าสัญญาณขึ้น, ความแตกต่างเวลา (Δt = T_up - T_down) เป็นสัดส่วนกับความเร็วของการไหล.
| ปริมาตร | รายละเอียด |
|---|---|
| ระยะความเร็ว | 0.03 ~ ± 40ft/s (0.01 ~ ± 12m/s) |
| ความถูกต้อง | ± 0.5% |
| ขนาดท่อ | "~ 200" (25mm ~ 5000mm) |
| ความซ้ํา | 0.15% ของค่าที่วัด |
| ความเป็นเส้นตรง | ± 1.0% |
| น้ําเหลว | น้ํา น้ําทะเล น้ํามัน แอลกอฮอล์ |
| วัสดุท่อ | พีวีซี สแตนเลส สแตนเลสคาร์บอน ทองแดง |
| ลักษณะ | รายละเอียด |
|---|---|
| การสื่อสารและผลิต | การสื่อสาร: ModBus RS485 การออกแบบแบบแอนาล็อก: 4 ~ 20mA ความจุสูงสุด 750Ω การออกแรงกระแทก: 0~9999Hz, OCT (ความถี่ขั้นต่ําและสูงสุดสามารถปรับได้) การออกของเรเล่: สูงสุด 1Hz (1A@125V AC หรือ 2A@30V DC) |
| หน่วยการไหล | เมตรคิวบิก (m3), ลิตร (l), กาลอนสหรัฐอเมริกา (gal) |
| หน่วยเวลา | / วัน / ชั่วโมง / นาที / วินาที |
| การ์ด SD | สถานบันทึกสูงสุด: 2GB ใช้งานมากกว่า 1000 วัน ระยะเวลาการเก็บ: 1 ~ 86400s |
| พลังงานไฟฟ้า | 24V DC/1A สูงสุด |
| คีย์พาด | 16 คีย์สัมผัส |
| การแสดง | 20*2 เครือข่ายอัลฟานูเมอริก, LCD ที่ส่องแสงหลัง |
| อุณหภูมิ | เครื่องส่ง: -40°F~140°F (-40°C~60°C) เครื่องแปลง: -40°F~176°F (-40°C~80°C) |
| ความชื้น | สูงสุด 99% RH ไม่ปรับความหนา |
| ส่วนประกอบ | รายละเอียด |
|---|---|
| เครื่องส่งสัญญาณ | อลูมิเนียมแบบหล่อหล่อหล่อหล่อ IP65, CNC machined |
| เครื่องแปลง | การออกแบบแบบครอบคลุม ระดับการป้องกัน IP68 |
| สายแทรนดัสเซอร์ | ความยาวสายไฟฟ้ามาตรฐาน: 33 ฟุต (10 ม.) |
| น้ําหนัก | เครื่องส่ง: 1 กิโลกรัม |
เครื่องวัดกระแส ultrasonic ST502 ที่ติดตั้งพร้อมกับตัวเลือกการสื่อสารและผลิตหลายตัว เพื่อให้แน่ใจว่ามีการบูรณาการอย่างต่อเนื่องกับระบบควบคุมอุตสาหกรรมต่างๆผลิตภัณฑ์เหล่านี้ทําให้การเก็บข้อมูลในเวลาจริง, การติดตามทางไกล และการควบคุมกระบวนการที่เกี่ยวข้องกับการไหล
| ประเภทผลิต | หน้าที่ | ตัวอย่างการใช้งาน |
|---|---|---|
| RS485 (Modbus) | การสื่อสารดิจิตอล | การติดตามทางไกล, SCADA, การบูรณาการระบบ |
| 4-20mA | การเข้า/การออกแบบแอนาล็อก | การเข้า PLC การตอบสนองกระบวนการ ระบบ DCS |
| พลัส OCT | ผลิตการรวมการไหล | เครื่องควบคุมชุด เครื่องวัดพลังงาน เครื่องบันทึกกระแส |
| รีเลย์ | การออกสัญญาณเตือน/ควบคุม | เครื่องเตือนการก่อการร้าย, วาล์วควบคุม/ปั๊ม, การป้องกันความปลอดภัยในการไหล |
