รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้น
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: CE; ISO9001
หมายเลขรุ่น: ST502
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
การทำซ้ำ: |
0.15% |
เอาท์พุต: |
4-20MA, OCT PULSE เอาต์พุต, เอาต์พุตรีเลย์, RS-232 / RS-485, RTD Temp ป้อนข้อมูล |
ทรานสดิวเซอร์อุณหภูมิ: |
-40°F ~ +176°F (-40°C~+80°C) |
ช่วงความเร็ว: |
0.03 ~±40ฟุต/วินาที (0.01~±12เมตร/วินาที) |
แหล่งจ่ายไฟ: |
24V DC |
ขนาดท่อ: |
DN25-DN5000 |
การทำซ้ำ: |
0.15% |
เอาท์พุต: |
4-20MA, OCT PULSE เอาต์พุต, เอาต์พุตรีเลย์, RS-232 / RS-485, RTD Temp ป้อนข้อมูล |
ทรานสดิวเซอร์อุณหภูมิ: |
-40°F ~ +176°F (-40°C~+80°C) |
ช่วงความเร็ว: |
0.03 ~±40ฟุต/วินาที (0.01~±12เมตร/วินาที) |
แหล่งจ่ายไฟ: |
24V DC |
ขนาดท่อ: |
DN25-DN5000 |
เครื่องวัดอัตราการไหลแบบอัลตราโซนิกชนิดสอดแทรก ST502 ใช้เทคโนโลยีการประมวลผลสัญญาณดิจิทัลขั้นสูงเพื่อให้ได้การวัดอัตราการไหลที่มีความแม่นยำสูงถึง ±0.5% ในช่วงขนาดท่อและการใช้งานของเหลวใสที่หลากหลาย ออกแบบด้วยหัววัดชนิดสอดแทรกเกรดอุตสาหกรรมที่แข็งแรง ST502 ให้การเชื่อมต่ออัลตราโซนิกที่แข็งแกร่งโดยตรงภายในกระแสไหล ทำให้มั่นใจได้ถึงความแรงของสัญญาณที่ยอดเยี่ยม ความเสถียรในระยะยาว และประสิทธิภาพที่เชื่อถือได้
อินเทอร์เฟซผู้ใช้และระบบเมนูที่ชัดเจนและใช้งานง่ายช่วยให้กำหนดค่าและใช้งานได้ง่าย แตกต่างจากรุ่นแบบหนีบ การออกแบบชนิดสอดแทรกจะวางทรานสดิวเซอร์อัลตราโซนิกไว้โดยตรงภายในท่อ ทำให้สามารถเจาะสัญญาณได้แรงขึ้นและเพิ่มความเสถียร ซึ่งเป็นประโยชน์อย่างยิ่งสำหรับท่อขนาดใหญ่ สภาพกระบวนการที่ซับซ้อน หรือการใช้งานที่ต้องการการวัดที่เชื่อถือได้และทำซ้ำได้สูง
ออกแบบมาเพื่อความอเนกประสงค์ ST502 เหมาะอย่างยิ่งสำหรับระบบจ่ายน้ำ วงจรหล่อเย็น ของเหลวกระบวนการอุตสาหกรรม การตรวจสอบพลังงาน และการใช้งาน HVAC การผสมผสานระหว่างความแม่นยำสูง ประสิทธิภาพที่เสถียร และโครงสร้างที่ทนทาน ทำให้เป็นโซลูชันที่เชื่อถือได้สำหรับการตรวจสอบอัตราการไหลในระยะยาวและงานวัดที่สำคัญ
เครื่องวัดอัตราการไหลอัลตราโซนิกแบบ Transit-Time (TVT) เป็นเทคโนโลยีการวัดอัตราการไหลที่เชื่อถือได้สูงซึ่งใช้กันอย่างแพร่หลายสำหรับของเหลวใส แตกต่างจากการออกแบบแบบหนีบ เครื่องวัดชนิดสอดแทรกจะวางทรานสดิวเซอร์อัลตราโซนิกไว้ที่ผนังท่อโดยตรงเพื่อให้สัมผัสกับของเหลว สิ่งนี้ช่วยให้มั่นใจได้ถึงการส่งสัญญาณอัลตราโซนิกที่แรง คุณภาพสัญญาณที่ยอดเยี่ยม และประสิทธิภาพที่เสถียรในระยะยาว โดยเฉพาะอย่างยิ่งกับท่อขนาดใหญ่หรือผนังหนา
ในเครื่องวัดอัตราการไหล TVT ชนิดสอดแทรก ทรานสดิวเซอร์อัลตราโซนิกสองตัวจะถูกสอดเข้าไปในผนังท่อ ทรานสดิวเซอร์ตัวหนึ่งส่งพัลส์ลงตามกระแสน้ำ (T_down) ไปตามทิศทางของของเหลว ในขณะที่อีกตัวส่งขึ้นทวนกระแสน้ำ (T_up) สวนทางกับการไหล เนื่องจากของเหลวที่ไหลจะเร่งสัญญาณตามกระแสน้ำและชะลอสัญญาณทวนกระแสน้ำ ความแตกต่างของเวลา (Δt=T_up - T_down) จะเป็นสัดส่วนกับความเร็วของอัตราการไหล
| ข้อมูลจำเพาะด้านประสิทธิภาพ | |
|---|---|
| ช่วงความเร็ว | 0.03 ~ ±40 ฟุต/วินาที (0.01 ~ ±12 เมตร/วินาที) |
| ความแม่นยำ | ±0.5% |
| ขนาดท่อ | 1"~200" (25 มม. ~ 5000 มม.) |
| ความสามารถในการทำซ้ำ | 0.15% ของค่าที่วัดได้ |
| ความเป็นเชิงเส้น | ±1.0% |
| ของเหลวที่เข้ากันได้ | น้ำ น้ำทะเล น้ำมัน แอลกอฮอล์ และอื่นๆ |
| วัสดุท่อ | PVC, สแตนเลส, เหล็กคาร์บอน, ทองแดง และอื่นๆ |
| ข้อมูลจำเพาะฟังก์ชัน | |
|---|---|
| การสื่อสารและเอาต์พุต | ModBus RS485, เอาต์พุตแอนะล็อก 4~20mA (โหลดสูงสุด 750Ω), เอาต์พุตพัลส์ 0~9999Hz (OCT), เอาต์พุตรีเลย์ (สูงสุด 1Hz) |
| หน่วยอัตราการไหล | ลูกบาศก์เมตร (m³), ลิตร (l), แกลลอนสหรัฐฯ (gal) |
| หน่วยเวลา | /วัน/ชั่วโมง, /นาที, /วินาที |
| การจัดเก็บการ์ด SD | สูงสุด 2GB, ช่วงเวลาจัดเก็บ: 1~86400 วินาที |
| แหล่งจ่ายไฟ | 24V DC/1A สูงสุด |
| ปุ่มกด | 16 ปุ่มสัมผัส |
| จอแสดงผล | 20×2 ตัวอักษรและตัวเลขแบบกริด, จอ LCD แบบมีไฟแบ็คไลท์ |
| ช่วงอุณหภูมิ | เครื่องส่งสัญญาณ: -40℉~140℉ (-40℃~60℃) ทรานสดิวเซอร์: -40℉~176℉ (-40℃~80℃) |
| ความชื้น | สูงสุด 99% RH, ไม่ควบแน่น |
| ข้อมูลจำเพาะทางกายภาพ | |
|---|---|

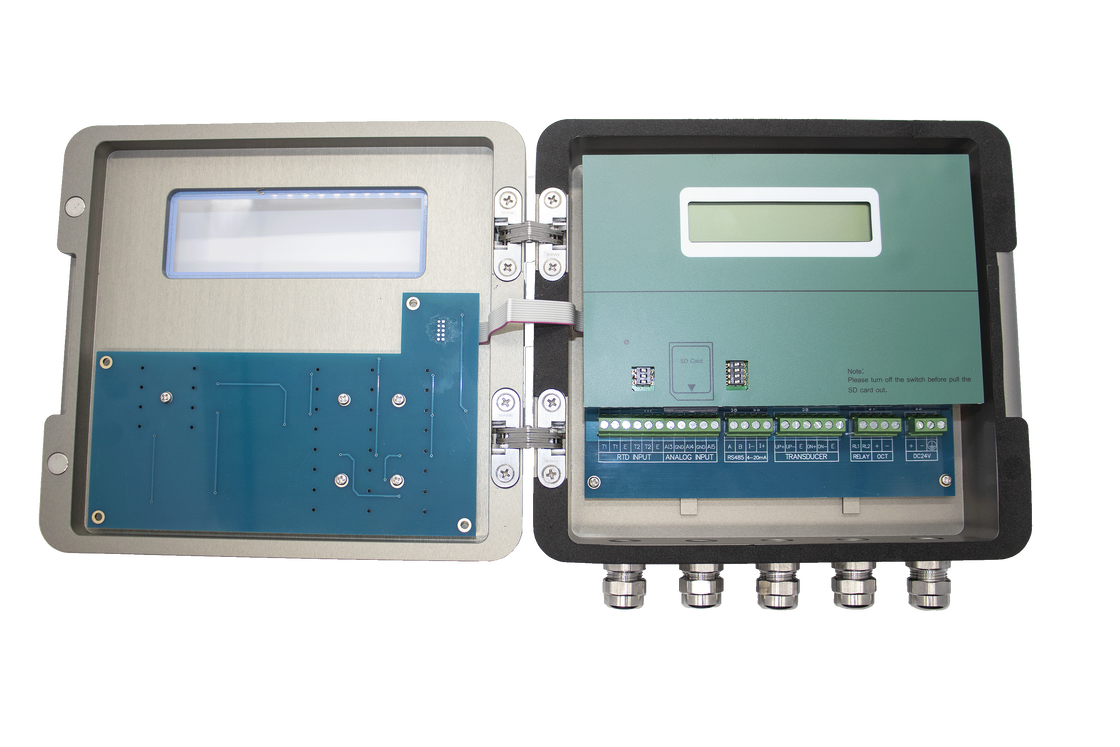

| เครื่องส่งสัญญาณ | อลูมิเนียมหล่อขึ้นรูป, IP65, CNC |
| ทรานสดิวเซอร์ | การออกแบบแบบปิดผนึก, ระดับการป้องกัน IP68 |
| สายเคเบิลทรานสดิวเซอร์ | ความยาวสายเคเบิลมาตรฐาน: 33 ฟุต (10 เมตร) |
| น้ำหนัก | เครื่องส่งสัญญาณ: 1 กก. |
เครื่องวัดอัตราการไหลแบบคงที่ ST502 มาพร้อมกับตัวเลือกการสื่อสารและเอาต์พุตหลายแบบเพื่อให้แน่ใจว่าสามารถรวมเข้ากับระบบควบคุมอุตสาหกรรมต่างๆ ได้อย่างราบรื่น เอาต์พุตเหล่านี้ช่วยให้สามารถรวบรวมข้อมูลแบบเรียลไทม์ การตรวจสอบระยะไกล และการควบคุมกระบวนการที่เกี่ยวข้องกับอัตราการไหล
| ประเภทเอาต์พุต | ฟังก์ชัน | ตัวอย่างการใช้งาน |
|---|---|---|
| RS485 (Modbus) | การสื่อสารดิจิทัล | การตรวจสอบระยะไกล, SCADA, การรวมระบบ |
| 4-20mA | อินพุต/เอาต์พุตแอนะล็อก | อินพุต PLC, การป้อนกลับกระบวนการ, ระบบ DCS |
| OCT Pulse | เอาต์พุตการรวมอัตราการไหล | ตัวควบคุมแบทช์, เครื่องวัดพลังงาน, เครื่องบันทึกอัตราการไหล |
| รีเลย์ | เอาต์พุตการเตือน/ควบคุม | ทริกเกอร์การเตือน, ควบคุมวาล์ว/ปั๊ม, การป้องกันความปลอดภัยของอัตราการไหล |
