รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้น
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: CE; ISO9001
หมายเลขรุ่น: ST502
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
เอาท์พุต: |
4-20MA, OCT PULSE เอาต์พุต, เอาต์พุตรีเลย์, RS-232 / RS-485, RTD Temp ป้อนข้อมูล |
แหล่งจ่ายไฟ: |
24V DC |
ขนาดท่อ: |
DN25-DN5000 |
ทรานสดิวเซอร์อุณหภูมิ: |
-40°F ~ +140°F (-40°C~+60°C) |
การทำซ้ำ: |
0.15% |
ช่วงความเร็ว: |
0.03 ~±40ฟุต/วินาที (0.01~±12เมตร/วินาที) |
เอาท์พุต: |
4-20MA, OCT PULSE เอาต์พุต, เอาต์พุตรีเลย์, RS-232 / RS-485, RTD Temp ป้อนข้อมูล |
แหล่งจ่ายไฟ: |
24V DC |
ขนาดท่อ: |
DN25-DN5000 |
ทรานสดิวเซอร์อุณหภูมิ: |
-40°F ~ +140°F (-40°C~+60°C) |
การทำซ้ำ: |
0.15% |
ช่วงความเร็ว: |
0.03 ~±40ฟุต/วินาที (0.01~±12เมตร/วินาที) |

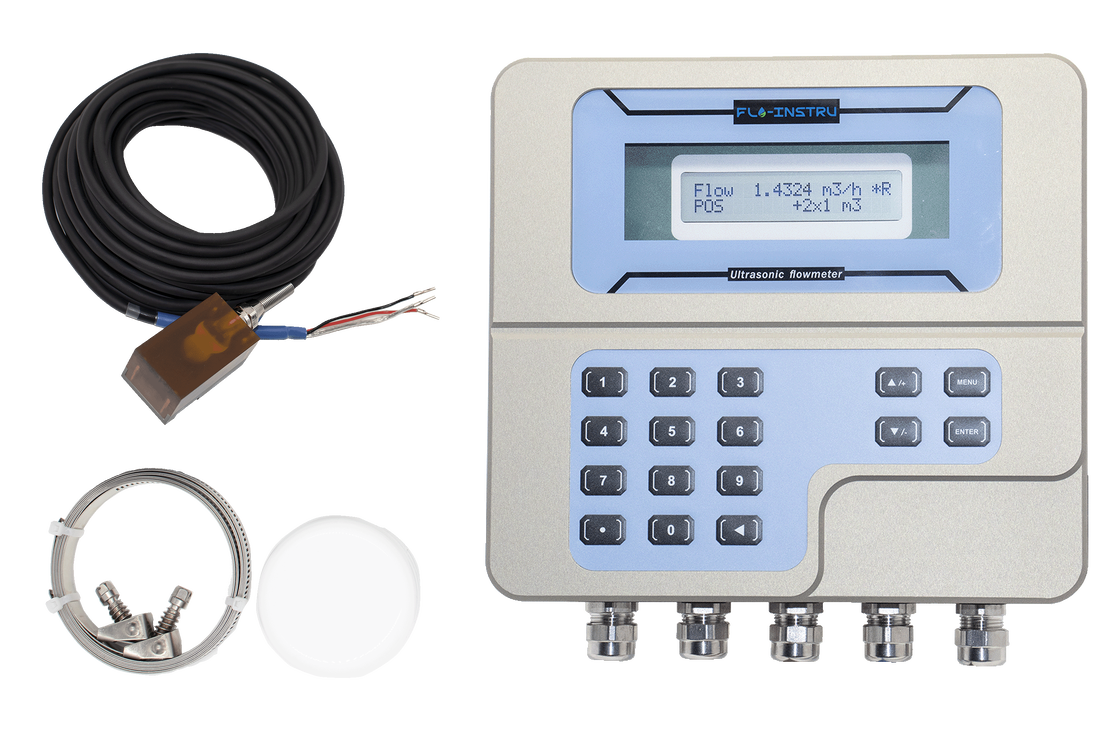

เครื่องวัดอัตราการไหลแบบอัลตราโซนิก ST502 ใช้หลักการ Transit-Time ในการวัดการไหลของของเหลวในระบบอุตสาหกรรม ให้ข้อมูลการไหลที่มีความแม่นยำสูงผ่านทรานสดิวเซอร์แบบหนีบที่ไม่สัมผัสกับของเหลว
เทคโนโลยี TVT (Transit-Time Vortex) ผสมผสานอัลตราโซนิกแบบ Transit-Time กับปรากฏการณ์ Vortex Shedding ให้ความแม่นยำและความอเนกประสงค์ที่เหนือกว่าในการวัดอัตราการไหลด้วยอัลตราโซนิก
อุปกรณ์ใช้ทรานสดิวเซอร์อัลตราโซนิกที่ติดตั้งภายนอกท่อ ทรานสดิวเซอร์ตัวหนึ่งส่งพัลส์ตามทิศทางการไหล ในขณะที่อีกตัวส่งสวนทางกับการไหล ความแตกต่างของเวลาในการส่งสัญญาณเป็นสัดส่วนกับความเร็วการไหล
| ช่วงความเร็ว | 0.03 ~ ±40 ฟุต/วินาที (0.01 ~ ±12 เมตร/วินาที) |
| ความแม่นยำ | ±0.5% |
| ขนาดท่อ | 1"~200" (25 มม.~5000 มม.) |
| ความสามารถในการทำซ้ำ | 0.15% ของค่าที่วัดได้ |
| ความเป็นเชิงเส้น | ±1.0% |
| ความเข้ากันได้ของของเหลว | น้ำ, น้ำทะเล, น้ำมัน, แอลกอฮอล์... |
| วัสดุท่อ | PVC, สแตนเลส, เหล็กคาร์บอน, ทองแดง... |
| การสื่อสาร | ModBus RS485 |
| เอาต์พุตแบบอะนาล็อก | 4~20mA, โหลดสูงสุด 750Ω |
| เอาต์พุตพัลส์ | 0~9999Hz, OCT |
| เอาต์พุตรีเลย์ | สูงสุด 1Hz (1A@125V AC หรือ 2A@30V DC) |
| แหล่งจ่ายไฟ | 24V DC/1A สูงสุด |
| ช่วงอุณหภูมิ | -40°F~140°F (-40°C~60°C) |
| ความชื้น | สูงสุด 99% RH, ไม่ควบแน่น |
เครื่องส่งสัญญาณ
ทรานสดิวเซอร์ปกติ
ทรานสดิวเซอร์อุณหภูมิสูง
ทรานสดิวเซอร์อุณหภูมิสูงพิเศษ
ST502 มีตัวเลือกการสื่อสารและเอาต์พุตหลายแบบสำหรับการรวมเข้ากับระบบควบคุมอุตสาหกรรมได้อย่างราบรื่น ช่วยให้สามารถเก็บข้อมูลแบบเรียลไทม์และการตรวจสอบระยะไกล
| ประเภทเอาต์พุต | ฟังก์ชัน | ตัวอย่างการใช้งาน |
|---|---|---|
| RS485 (Modbus) | การสื่อสารดิจิทัล | การตรวจสอบระยะไกล, SCADA, การรวมระบบ |
| 4-20mA | อินพุต/เอาต์พุตแบบอะนาล็อก | อินพุต PLC, การป้อนกลับกระบวนการ, ระบบ DCS |
| OCT Pulse | เอาต์พุตการรวมการไหล | ตัวควบคุมแบทช์, เครื่องวัดพลังงาน, เครื่องบันทึกการไหล |
| รีเลย์ | เอาต์พุตแจ้งเตือน/ควบคุม | ทริกเกอร์การแจ้งเตือน, ควบคุมวาล์ว/ปั๊ม, การป้องกันความปลอดภัยการไหล |
วิธีมาตรฐานที่ให้การอ่านค่าที่แม่นยำสำหรับเส้นผ่านศูนย์กลางท่อ 25 มม. ถึง 400 มม. (1"~16") ต้องติดตั้งทรานสดิวเซอร์อย่างถูกต้องที่กึ่งกลางท่อโดยมีระยะห่างเท่ากัน
ใช้สัญญาณที่ส่งโดยตรงโดยมีการลดทอนน้อยลง เหมาะสำหรับเส้นผ่านศูนย์กลางท่อ 100 มม. ถึง 3000 มม. (4"~120")
คลื่นเสียงเดินทางผ่านของเหลวสองครั้งและสะท้อนผนังท่อสามครั้ง เหมาะสำหรับท่อขนาดเล็ก เพิ่มความแม่นยำโดยการยืดระยะทางการเดินทาง
คลื่นเสียงเดินทางผ่านของเหลวสี่ครั้งและสะท้อนผนังท่อสี่ครั้ง เหมาะสำหรับท่อขนาดเล็กมาก (เส้นผ่านศูนย์กลางน้อยกว่า 50 มม., 2")
