รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้น
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: CE; ISO9001
หมายเลขรุ่น: ST502
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
เอาท์พุต: |
4-20MA, OCT PULSE เอาต์พุต, เอาต์พุตรีเลย์, RS-232 / RS-485, RTD Temp ป้อนข้อมูล |
ขนาดท่อ: |
DN25-DN5000 |
ทรานสดิวเซอร์อุณหภูมิ: |
-40°F ~ +140°F (-40°C~+60°C) |
แหล่งจ่ายไฟ: |
24V DC |
การทำซ้ำ: |
0.15% |
ช่วงความเร็ว: |
0.03 ~±40ฟุต/วินาที (0.01~±12เมตร/วินาที) |
เอาท์พุต: |
4-20MA, OCT PULSE เอาต์พุต, เอาต์พุตรีเลย์, RS-232 / RS-485, RTD Temp ป้อนข้อมูล |
ขนาดท่อ: |
DN25-DN5000 |
ทรานสดิวเซอร์อุณหภูมิ: |
-40°F ~ +140°F (-40°C~+60°C) |
แหล่งจ่ายไฟ: |
24V DC |
การทำซ้ำ: |
0.15% |
ช่วงความเร็ว: |
0.03 ~±40ฟุต/วินาที (0.01~±12เมตร/วินาที) |
ST502 Ultrasonic Flowmeter ใช้วิธีการระยะเวลาในการเดินทางในการวัดการไหลของของเหลวในระบบอุตสาหกรรม โดยส่งข้อมูลการไหลของความแม่นยําสูงผ่านเครื่องแปลง clamp-on ที่ไม่เคยสัมผัสกับของเหลว
เทคโนโลยี TVT (Transit-Time Vortex) ผสมผสานอุลกระทบ ultrasonic ระหว่างการเดินทางกับปรากฏการณ์การหลั่งระบอบ, ส่งผลให้มีความแม่นยําและความหลากหลายที่ไม่มีคู่แข่งในการวัดการไหลของอุลกระทบ.

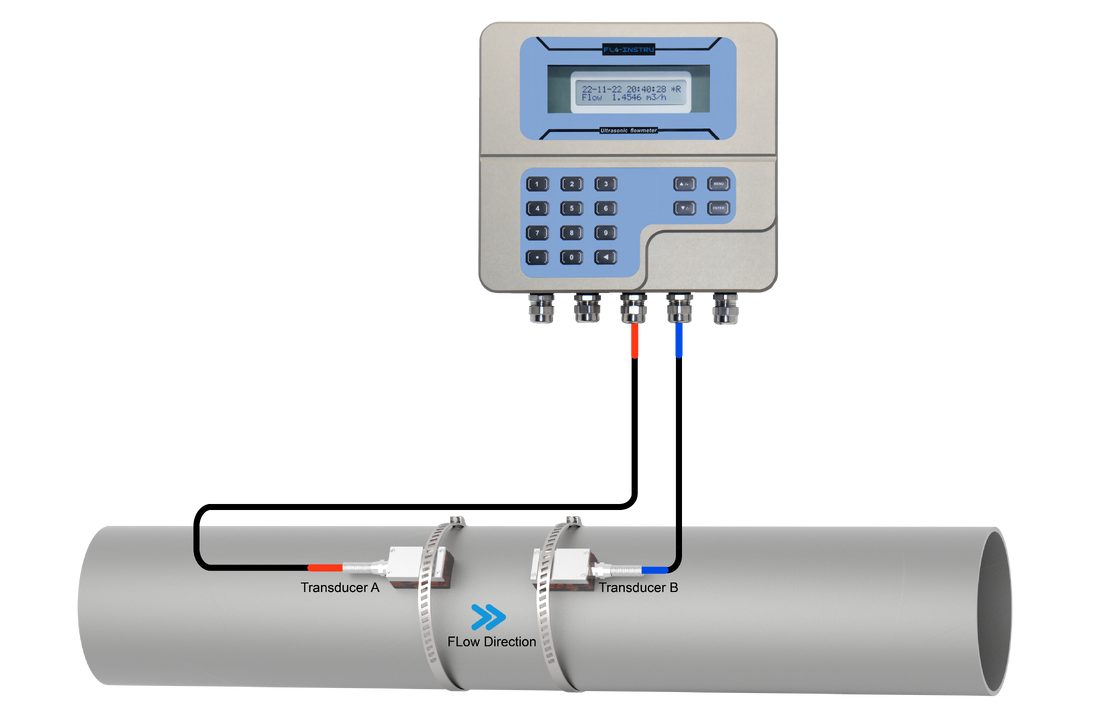

อุปกรณ์นี้ใช้เครื่องแปลงเสียงฉีด ultrasonic ที่ติดตั้งอยู่บนด้านนอกของท่อ. เครื่องแปลงเสียงหนึ่งส่งอัมพาตลงในลําธารพร้อมกับการไหลเวียน ขณะที่เครื่องแปลงเสียงอีกตัวหนึ่งส่งอัมพาตขึ้นในลําธารตรงข้ามการไหลเวียน.ความแตกต่างในเวลาระหว่างสัญญาณคือสัดส่วนกับความเร็วของการไหล.
| ปริมาตร | รายละเอียด |
|---|---|
| ระยะความเร็ว | 0.03 ~ ± 40ft/s (0.01 ~ ± 12m/s) |
| ความถูกต้อง | ± 0.5% |
| ขนาดท่อ | "~ 200" (25mm ~ 5000mm) |
| ความซ้ํา | 0.15% ของค่าที่วัด |
| ความเป็นเส้นตรง | ± 1.0% |
| ความเหมาะสมของเหลว | น้ํา น้ําทะเล น้ํามัน แอลกอฮอล์ |
| วัสดุท่อ | พีวีซี สแตนเลส สแตนเลสคาร์บอน ทองแดง |
| ลักษณะ | รายละเอียด |
|---|---|
| การสื่อสาร | ModBus RS485 |
| การออกแบบแบบแอนาล็อก | 4 ~ 20mA ความจุสูงสุด 750Ω |
| การออกแรงเต้น | 0~9999Hz, OCT |
| การออกของเรเล่ | สูงสุด 1Hz (1A@125V AC หรือ 2A@30V DC) |
| พลังงาน | 24V DC/1A สูงสุด |
| ระยะอุณหภูมิ | -40°F~140°F (-40°C~60°C) |
| ความชื้น | สูงสุด 99% RH ไม่ปรับความหนา |
เครื่องส่งสัญญาณ
เครื่องแปลงปกติ
เครื่องแปลงอุณหภูมิสูง
เครื่องแปลงอุณหภูมิสูงสุด
ST502 ให้ตัวเลือกการสื่อสารและผลิตหลายแบบ สําหรับการบูรณาการอย่างต่อเนื่องในระบบควบคุมอุตสาหกรรม ทําให้สามารถเก็บข้อมูลในเวลาจริงและการติดตามทางไกลได้
| ประเภทผลิต | หน้าที่ | ตัวอย่างการใช้งาน |
|---|---|---|
| RS485 (Modbus) | การสื่อสารดิจิตอล | การติดตามทางไกล, SCADA, การบูรณาการระบบ |
| 4-20mA | การเข้า/การออกแบบแอนาล็อก | การเข้า PLC การตอบสนองกระบวนการ ระบบ DCS |
| พลัส OCT | ผลิตการรวมการไหล | เครื่องควบคุมชุด เครื่องวัดพลังงาน เครื่องบันทึกกระแส |
| รีเลย์ | การออกสัญญาณเตือน/ควบคุม | เครื่องเตือนการก่อการร้าย, วาล์วควบคุม/ปั๊ม, การป้องกันความปลอดภัยในการไหล |
|
วิธี V
วิธีมาตรฐานที่ให้การอ่านที่แม่นยําสําหรับกว้างท่อ 25 มิลลิเมตรถึง 400 มิลลิเมตร (1" ~ 16") ต้องการการติดตั้งเครื่องแปลงที่เหมาะสมที่เส้นกลางท่อที่มีระยะห่างเท่ากัน
|
|
|
วิธี Z
ใช้สัญญาณที่ส่งโดยตรงด้วยการลดความรุนแรงน้อย เหมาะสําหรับกว้างท่อ 100mm ถึง 3000mm (4" ~ 120")
|
|
|
วิธี N
คลื่นเสียงผ่านของเหลวสองครั้งและกระโดดออกสามครั้งจากผนังท่อ เหมาะสําหรับเส้น径ท่อขนาดเล็ก, ปรับปรุงความแม่นยําโดยขยายระยะทางการเดินทาง
|
|
|
วิธี W
คลื่นเสียงผ่านของเหลว 4 ครั้ง และกระแทก 4 ครั้งจากผนังท่อ เหมาะสําหรับท่อขนาดเล็กมาก (เส้นกว้างน้อยกว่า 50 มม.
|
|
