รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้น
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: CE; ISO9001
หมายเลขรุ่น: ST502
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
การทำซ้ำ: |
0.15% |
เอาท์พุต: |
4-20MA, OCT PULSE เอาต์พุต, เอาต์พุตรีเลย์, RS-232 / RS-485, RTD Temp ป้อนข้อมูล |
ทรานสดิวเซอร์อุณหภูมิ: |
-40°F ~ +140°F (-40°C~+60°C) |
ช่วงความเร็ว: |
0.03 ~±40ฟุต/วินาที (0.01~±12เมตร/วินาที) |
แหล่งจ่ายไฟ: |
24V DC |
ขนาดท่อ: |
DN25-DN5000 |
การทำซ้ำ: |
0.15% |
เอาท์พุต: |
4-20MA, OCT PULSE เอาต์พุต, เอาต์พุตรีเลย์, RS-232 / RS-485, RTD Temp ป้อนข้อมูล |
ทรานสดิวเซอร์อุณหภูมิ: |
-40°F ~ +140°F (-40°C~+60°C) |
ช่วงความเร็ว: |
0.03 ~±40ฟุต/วินาที (0.01~±12เมตร/วินาที) |
แหล่งจ่ายไฟ: |
24V DC |
ขนาดท่อ: |
DN25-DN5000 |
เครื่องวัดกระแส ultrasonic ที่ใช้วิธีการใช้เวลาในการเดินทาง เพื่อวัดกระแสด้วยความแม่นยําและความน่าเชื่อถือสูง สําหรับการบําบัดน้ําและการติดตามกระแส

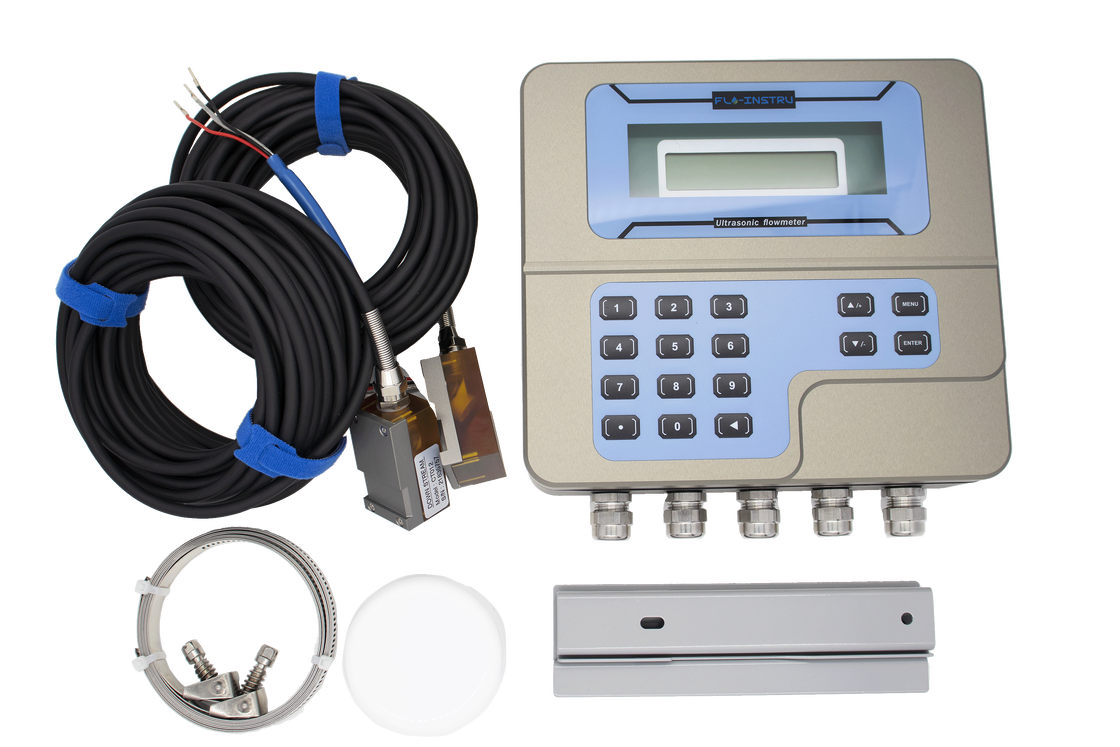

ST502 Ultrasonic Flow Meter ใช้เทคโนโลยีการประมวลผลสัญญาณดิจิตอลที่ก้าวหน้าเพื่อให้มีการวัดการไหลของของเหลวและขนาดท่อที่หลากหลายออกแบบด้วยเครื่องแปลงประสิทธิภาพสูงและวัสดุประเภทอุตสาหกรรม, เครื่องมือนี้รับประกันความน่าเชื่อถือในระยะยาวและการใช้งานไร้การบํารุงรักษา
ด้วยการแสดงเมนูที่เข้าใจง่าย และเครื่องแปลงที่จับได้ ST502 ให้ความยืดหยุ่นอย่างพิเศษthis noninvasive flowmeter รวบรวมข้อมูลโดย clamping บนด้านนอกของท่อ, ป้องกันการติดต่อกับของเหลว และป้องกันการปนเปื้อน, การสูญเสียความดัน หรือการรั่วไหล
ST502 มีโครงสร้างจากสแตนเลสอลูมิเนียมพรีเมียม ด้วยการแปรรูป CNC และเทคโนโลยีเปิดด้านด้านเหล็กที่ซับซ้อนเต็มการกําจัดสกรูและทําให้ "การเปิดครั้งเดียว" สะดวกสบาย.
เทคโนโลยี TVT เป็นแนวทางที่ทันสมัยในการวัดการไหลของเสียงฉีด ultrasonic โดยรวมเสียงฉีด ultrasonic ในช่วงเวลาการเดินทางกับการตรวจจับปรากฏการณ์การหลั่งหมุนการบูรณาการที่นวัตกรรมนี้เพิ่มความแม่นยํา, ความหลากหลาย, และการทํางาน, ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการการวัดแม่นยําในสภาพการไหลที่แตกต่างกัน
อุปกรณ์ใช้แอนดราซอนิกที่ติดตั้งบนด้านนอกของท่อ (แนบ) หรือใส่ในสาย.ขณะที่อีกหนึ่งส่งไปข้างบนของแม่น้ําความแตกต่างในเวลาระหว่างสัญญาณนั้น สัดส่วนตรงกับความเร็วของกระแส
| รายละเอียดการทํางาน | |
|---|---|
| ระยะความเร็ว | 0.03 ~ ± 40ft/s (0.01 ~ ± 12m/s) |
| ความถูกต้อง | ± 0.5% |
| ขนาดท่อ | "~ 200" (25mm ~ 5000mm) |
| ความซ้ํา | 0.15% ของค่าที่วัด |
| ความเป็นเส้นตรง | ± 1.0% |
| ความเหมาะสมของเหลว | น้ํา น้ําทะเล น้ํามัน อัลโคฮอล์ และอื่นๆ |
| ความเหมาะสมของวัสดุท่อ | พีวีซี สแตนเลส สแตนเลสคาร์บอน ทองแดง และอื่นๆ |
| รายละเอียดการทํางาน | |
|---|---|
| การสื่อสารและผลิต | ModBus RS485, 4 ~ 20mA การออกแบบแอนาล็อก (ภาระสูงสุด 750Ω), 0 ~ 9999Hz การออกแบบกระแทก (OCT), การออกแบบเรเล่ (สูงสุด 1Hz) |
| หน่วยการไหล | เมตรเคียวบิ๊ก (m3), ลิตร (l), แกลลอนสหรัฐอเมริกา (gal) - กําหนดการโรงงาน: m3/h |
| หน่วยเวลา | / วัน / ชั่วโมง / นาที / วินาที |
| การเก็บของในบัตร SD | ความจุสูงสุด 2GB ทํางานมากกว่า 1000 วัน ระยะเวลาในการเก็บ: 1~86400s |
| พลังงาน | 24V DC/1A สูงสุด |
| คีย์พาด | 16 คีย์สัมผัส |
| การแสดง | 20 × 2 เครือข่ายอักษรและตัวเลข LCD ที่มีแสงเบื้องหลัง |
| ระยะอุณหภูมิ | เครื่องส่ง: -40°F~140°F (-40°C~60°C) เครื่องแปลง: -40°F~248°F (-40°C~120°C) |
| ความชื้น | สูงสุด 99% RH ไม่ปรับความหนา |
| รายละเอียดทางกายภาพ | |
|---|---|
| เครื่องส่งสัญญาณ | อลูมิเนียมแบบหล่อหล่อหล่อหล่อ IP65, CNC machined |
| เครื่องแปลง | การออกแบบแบบครอบคลุม ระดับการป้องกัน IP68 |
| สายแลกเปลี่ยน | ความยาวมาตรฐาน: 33 ฟุต (10 เมตร) |
| น้ําหนัก | เครื่องส่ง: 1 กิโลกรัม |
ST502 FIXED Ultrasonic Flow Meter ให้ทางเลือกการสื่อสารและการออกหลายแบบสําหรับการบูรณาการอย่างต่อเนื่องกับระบบควบคุมอุตสาหกรรม,และการควบคุมกระบวนการการไหล
| ประเภทผลิต | หน้าที่ | ตัวอย่างการใช้งาน |
|---|---|---|
| RS485 (Modbus) | การสื่อสารดิจิตอล | การติดตามทางไกล, SCADA, การบูรณาการระบบ |
| 4-20mA | การเข้า/การออกแบบแอนาล็อก | การเข้า PLC การตอบสนองกระบวนการ ระบบ DCS |
| พลัส OCT | ผลิตการรวมการไหล | เครื่องควบคุมชุด เครื่องวัดพลังงาน เครื่องบันทึกกระแส |
| รีเลย์ | การออกสัญญาณเตือน/ควบคุม | เครื่องเตือนการก่อการร้าย, วาล์วควบคุม/ปั๊ม, การป้องกันความปลอดภัยในการไหล |
ถือว่าเป็นวิธีมาตรฐาน, ให้การอ่านที่แม่นยําสําหรับกว้างท่อจาก 25 มม ถึง 400 มม (1" ~ 16").จําเป็นต้องติดตั้งเครื่องแปลงที่เหมาะสมที่เส้นกลางของท่อที่มีระยะห่างเท่ากันในแต่ละด้าน.
มีลักษณะการลดความรุนแรงของสัญญาณน้อยกว่าวิธี V โดยใช้สัญญาณที่ส่งตรง เหมาะสําหรับเส้น径ท่อจาก 100 มม ถึง 3000 มม (4" ~ 120 ")
คลื่นเสียงข้ามของเหลวสองครั้งและกระโดดออกสามครั้งจากผนังท่อ. ปรับปรุงความแม่นยําของการวัดโดยการขยายระยะทางการเดินทาง. เหมาะสําหรับกว้างท่อขนาดเล็ก (ไม่ค่อยใช้งาน)
คลื่นเสียงผ่านของเหลว 4 ครั้งและกระแทก 4 ครั้งจากผนังท่อ ขยายระยะทางการเดินทางเพื่อการปรับปรุงความแม่นยํา เหมาะสําหรับท่อขนาดเล็กมาก (กว้างต่ํากว่า 50 มิลลิเมตร, 2 ")
