รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้นประเทศจีน
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: ISO:9001, CE
หมายเลขรุ่น: FL101
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
ช่วงการไหล: |
0.1m/s ~ 10m/s |
ความแม่นยำ: |
±1.0% |
ช่วงเส้นผ่านศูนย์กลางท่อ (ตัวเลือก): |
OD20,OD25,OD32,OD40 |
สื่อการวัด: |
น้ำ, สารละลาย, สารเคมี (สิ่งสกปรก≤ 4%) ฯลฯ |
วัสดุส่วนท่อ ((ไม่จําเป็น): |
ยูพีวีซี |
อินเตอร์เฟซการสื่อสาร: |
RS485, สนับสนุน Modbus RTU Protocol |
พาวเวอร์ซัพพลาย: |
24V DC |
คีย์บอร์ด: |
4 ปุ่มสัมผัส |
แสดง: |
1.54 '' 240*240 IPS LCD 360 °การหมุน (สำหรับการอ่านง่าย) |
ช่วงการไหล: |
0.1m/s ~ 10m/s |
ความแม่นยำ: |
±1.0% |
ช่วงเส้นผ่านศูนย์กลางท่อ (ตัวเลือก): |
OD20,OD25,OD32,OD40 |
สื่อการวัด: |
น้ำ, สารละลาย, สารเคมี (สิ่งสกปรก≤ 4%) ฯลฯ |
วัสดุส่วนท่อ ((ไม่จําเป็น): |
ยูพีวีซี |
อินเตอร์เฟซการสื่อสาร: |
RS485, สนับสนุน Modbus RTU Protocol |
พาวเวอร์ซัพพลาย: |
24V DC |
คีย์บอร์ด: |
4 ปุ่มสัมผัส |
แสดง: |
1.54 '' 240*240 IPS LCD 360 °การหมุน (สำหรับการอ่านง่าย) |

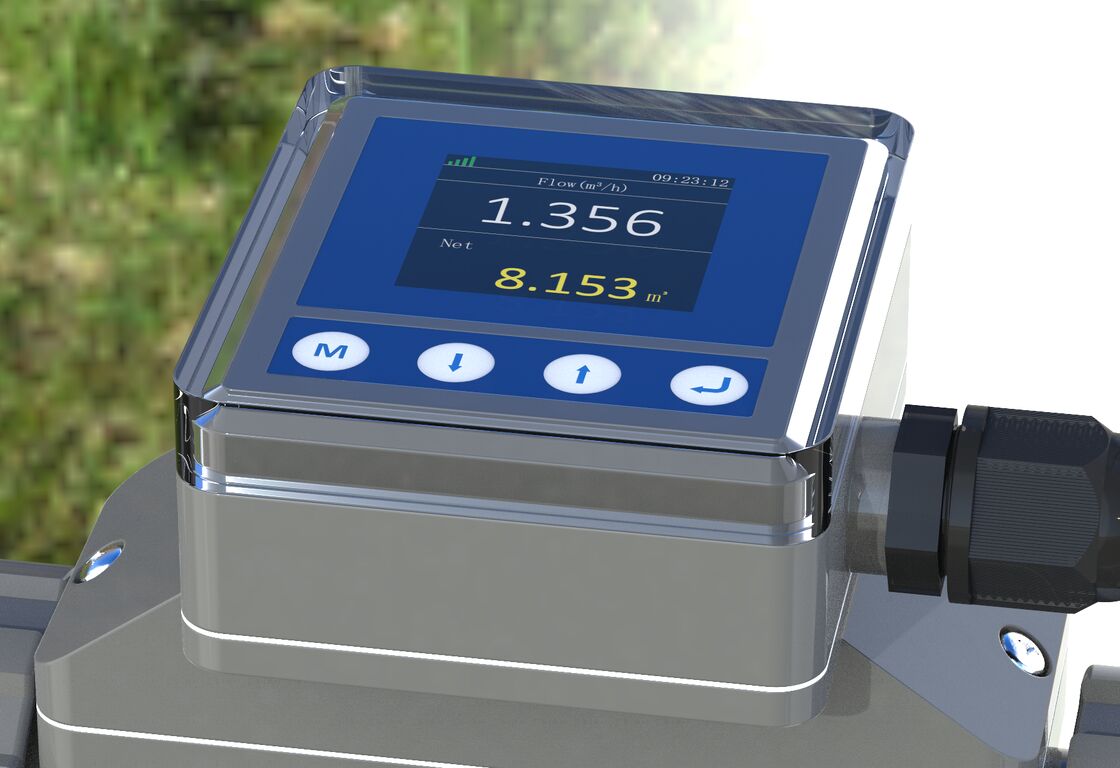

FL101 เครื่องวัดอัตราการไหลอัลตราโซนิกอินไลน์
ข้อมูลผลิตภัณฑ์
FL101 ใช้เป็นพิเศษในการวัดการไหลของของเหลวต่างๆ ในท่อ ทำให้สามารถวัดการไหลแบบเรียลไทม์ในกระบวนการผลิตได้ เครื่องมือนี้จะส่งสัญญาณดิจิทัล สัญญาณแอนะล็อก ฯลฯ เพื่อให้ทราบถึงการวัดและการควบคุมกระบวนการผลิต
เนื่องจากจำเป็นต้องยกระดับอุตสาหกรรม เครื่องมือจึงจำเป็นต้องมีเอาต์พุตจำนวนมากเพื่อให้เกิดระบบอัตโนมัติ อย่างไรก็ตาม เอาท์พุตของมิเตอร์วัดการไหลแบบเดิมนั้นค่อนข้างเรียบง่ายและไม่สามารถตอบสนองความต้องการที่ไซต์งานได้ และจำเป็นต้องเปลี่ยนมิเตอร์ในตำแหน่งเดิม
Flo-Instruments ได้เปิดตัวเครื่องวัดการไหลแบบอินไลน์ที่มีการออกแบบท่อตรงเต็มรูปแบบโดยไม่สูญเสียแรงดัน มีการเชื่อมต่อแบบ double union และติดตั้งง่าย
ประโยชน์
| เครื่องวัดอัตราการไหลอัลตราโซนิคแบบอินไลน์มีชิปการวัดขั้นสูงในตัว (ความละเอียดเวลาสูงสุด 20ps) |
|
|
|
||
|
|
|
คุณสมบัติผลิตภัณฑ์
มิติ
| แบบอย่าง | เส้นผ่านศูนย์กลางท่อที่กำหนด | ล | ก | บี | ค | ดี |
| พีวีซี-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| พีวีซี-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| พีวีซี-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| พีวีซี-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| หน่วย: มม | ||||||
| บันทึก: | ||||||
| "L" คือความยาวของส่วนท่อที่ถูกตัดออกระหว่างการติดตั้ง "D" คือเส้นผ่านศูนย์กลางภายนอกของส่วนท่อที่ติดตั้ง |
||||||
สื่อที่เข้ากันได้
เนื่องจากมีการนำผลิตภัณฑ์ออกสู่ตลาดจึงมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมอุปกรณ์ทำความสะอาด เนื่องจากการติดตั้งและการใช้งานที่เรียบง่าย และประสิทธิภาพการวัดที่เชื่อถือได้ จึงได้รับการส่งเสริมอย่างต่อเนื่องในอุตสาหกรรมใหม่ ๆ
อุตสาหกรรมหลัก: เซมิคอนดักเตอร์ อาหาร ยา น้ำดื่ม ผงซักฟอก การพิมพ์และการย้อมสี ผลิตภัณฑ์เคมี ฯลฯ
|
ผู้ใช้ขนาดกลางได้วัดผล:
|
เมื่อตลาดขยายตัวเราจะพบว่ามีสื่อให้วัดกันมากขึ้นเรื่อยๆ เราหวังว่าผู้ใช้จะแชร์แอปพลิเคชันเพิ่มเติมเพื่อให้เราสามารถปรับปรุงและปรับปรุงผลิตภัณฑ์ของเราได้อย่างต่อเนื่อง
การกำหนดสื่อที่วัดได้:
|
|
ข้อมูลทางเทคนิค
พารามิเตอร์
| ชื่อสินค้า | FL101 เครื่องวัดอัตราการไหลอัลตราโซนิกอินไลน์ |
| ความแม่นยำ | ±1.0% (0.3ม./วินาที~5.0ม./วินาที) |
| ความเร็วการไหล | 0.1 ม./วินาที~10.0 ม./วินาที |
| ความเป็นเชิงเส้น | ±1.0% (0.3ม./วินาที-5.0ม./วินาที) |
| การทำซ้ำ | 0.40% |
| เวลาตอบสนอง | 500ms |
| การแสดงผลหน้าจอ | 1.54'' 240*240 IPS LCD หมุนได้ 360° (เพื่อการอ่านง่าย) |
| ภาษาเมนู | จีนตัวย่อ / จีนดั้งเดิม / อังกฤษ |
| หน่วยแสดงผล | รองรับการเลือกหน่วยเมตริกและอิมพีเรียล, m³/h, LPM, มล./นาที, GPM, LPH, หน่วยเริ่มต้นจากโรงงานคือ LPM |
| แสดงข้อมูล | การไหลทันที, ความเร็วการไหลทันที, ปริมาตรสะสมสุทธิ, ปริมาตรสะสมเดี่ยว, ค่าสูงสุดรายวัน, ค่าต่ำสุดรายวัน, ปริมาตรสะสมรายวัน/รายเดือน/รายปี |
| โททัลไลเซอร์ | ตัวรวมการไหล 7 หลัก |
| ข้อมูลสะสม | 10 ปี 64 เดือน 64 วัน |
| รหัสการดำเนินงาน | ปุ่มสัมผัสสี่ปุ่ม |
| แบตเตอรี่ปฏิทิน | CR1220 |
| พาวเวอร์ซัพพลาย | 24VDC@3W |
| เอาท์พุทแบบอะนาล็อก | 4-20mA โหลดสูงสุด 600Ω |
| อินเตอร์เฟซการสื่อสาร | RS485 รองรับโปรโตคอล ModBus RTU |
| เอาต์พุตแจ้งเตือน | OCT เอาต์พุตแจ้งเตือนขีดจำกัดบนและล่าง, เอาต์พุตพัลส์ ฯลฯ |
| เอาท์พุทรีเลย์ | (อุปกรณ์เสริม) 30VDC@1A ความถี่สวิตชิ่งน้อยกว่า 2Hz |
| สื่อ | น้ำ สารละลาย สารเคมี (สิ่งเจือปน ≤ 4%) ฯลฯ |
| ระดับการป้องกัน | IP66 |
| วิธีการติดตั้ง | ส่วนท่อถูกรวมเข้าด้วยกัน และท่อ PVC-U เชื่อมต่อกันด้วยข้อต่อยูเนี่ยน (ข้อต่อสลิป) |
| ขนาดท่อ | OD20 (DN15-½") , OD25 (DN20-¾") , OD32 (DN25-1") ,OD40 (DN32-1½") |
| วัสดุส่วนท่อ | ยูพีวีซี |
| อุณหภูมิของสื่อ | 0°C-60° |
| อุณหภูมิในการทำงาน | -10°C-50°C |
| ความชื้นโดยรอบ | ความชื้นสัมพัทธ์ 0%-95% ไม่มีการควบแน่น |
| ความหนืดที่ใช้งานได้ | <300CST (มม.²/วินาที) |
| ความยาวสายเคเบิล | มาตรฐาน: 2 ม. (6.6 ฟุต) สามารถยาวได้ถึง 20 เมตร (66 ฟุต) |
การติดตั้ง
| 1. ตัดท่อ | |
|
ตามข้อกำหนดการเลือกจุดติดตั้ง ให้ตัดส่วนของท่อที่ตำแหน่งการติดตั้ง |
| 2. ใส่น็อตเข้าไปในท่อ | |
|
คลายเกลียวน็อตสองตัวออกจากมิเตอร์แล้วสอดเข้าไปในท่อ |
| 3. กาวข้อต่อท่อ | |
|
ใช้กาว PVC กับข้อต่อท่อทั้งสองบนอุปกรณ์แล้วเสียบเข้ากับท่อ |
| 4. ติดตั้งเครื่องวัดการไหล | |
|
วางมิเตอร์ไว้ตรงกลางแล้วขันน็อตให้แน่นเพื่อให้การติดตั้งเสร็จสมบูรณ์ ให้ความสนใจกับทิศทางการไหลระหว่างการติดตั้ง |
| 5. เปิดเครื่องและรัน | |
|
เชื่อมต่อปลายอีกด้านของสายเคเบิลเข้ากับแหล่งจ่ายไฟ 24V DC เปิดเครื่องและสังเกต |
แพ็คเกจและอุปกรณ์เสริม
ข้อมูลการสั่งซื้อ
| FL101 | รหัส | ขนาดท่อรัง [DN &นิ้ว &OD] | ||||
| ก | DN15 | 1/2" | OD20 | |||
| บี | DN20 | 3/4" | OD25 | |||
| ค | DN25 | 1" | OD32 | |||
| ดี | DN32 | 1-1/4" | OD40 | |||
| รหัส | โหมดเอาท์พุต | |||||
| 1 | 4-20mA, RS485, พัลส์ OCT, รีเลย์ | |||||
| รหัส | ความยาวสายเคเบิล | |||||
| ล | 6.6 ฟุต (2 ม.) (หากไม่มีทางเลือกจะเป็นค่าเริ่มต้น) | |||||
| แอล+ | ตามคำขอความยาวอื่น ๆ | |||||
| FL101 | ก | 1 | ล | กรอกข้อมูลการสั่งซื้อให้ครบถ้วน | ||
