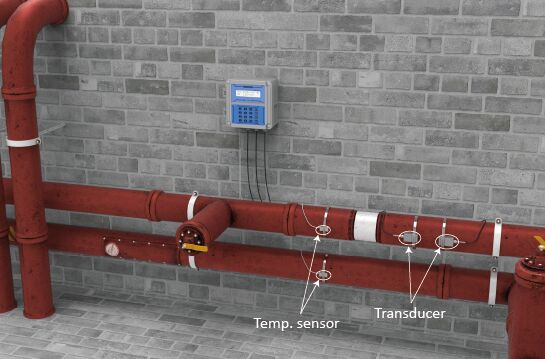

ST502 เครื่องวัดพลังงานด้วยเสียงฉีด ultrasonic สําหรับระบบระบายน้ําเย็น

ST501-PT100 เครื่องวัดพลังงานอัลตราโซนิค

เครื่องวัดพลังงานอัลตราโซนิคแบบหนีบที่ใช้วิธีการขนส่งเวลาเพื่อวัดการไหล

การแนะนำ

เครื่องวัดพลังงานอัลตราโซนิก ST501 ใช้เทคโนโลยีการประมวลผลสัญญาณดิจิตอลที่เชื่อถือได้มากที่สุด โดยส่งการวัดการไหลสำหรับของเหลวและขนาดท่อที่หลากหลายด้วยความแม่นยำและความน่าเชื่อถือสูง เมื่อรวมทรานสดิวเซอร์ประสิทธิภาพที่โดดเด่นเข้ากับวัสดุระดับอุตสาหกรรมที่สูงขึ้น Flo-Instruments จึงสามารถทำงานเป็นเวลานานโดยไม่ต้องกังวลใดๆ

การเลือกการแสดงเมนูที่ชัดเจนทำให้การใช้เครื่องมือสะดวกมาก ทรานสดิวเซอร์แบบหนีบทำให้ยูนิตมีความยืดหยุ่นมากขึ้นสำหรับการใช้งานที่หลากหลาย

เครื่องวัดพลังงานอัลตราโซนิก ST501 ใช้เทคโนโลยี Transit-Time ซึ่งมีความแม่นยำในการวัดสูง ST501 ใช้ทรานสดิวเซอร์แบบหนีบ ซึ่งสามารถรวบรวมข้อมูลการไหลได้ง่ายๆ โดยการหนีบไว้ที่ด้านนอกของท่อ และจะไม่สัมผัสกับของเหลว และจะไม่ก่อให้เกิดมลพิษทางของเหลว การลดแรงดัน การรั่วไหล ฯลฯ

ประโยชน์

• วัดการไหลจริงและปริมาณการใช้ของเหลวต่างๆ
• ไม่มีการสูญเสียการควบคุมกระบวนการ การเพิ่มประสิทธิภาพสินทรัพย์และประสิทธิภาพ ไม่มีการหยุดทำงานหรือค่าใช้จ่ายในการสอบเทียบ
• อัลกอริธึมการประมวลผลสัญญาณแบบปรับเปลี่ยนได้เพิ่มประสิทธิภาพการทำงาน ทำให้มั่นใจในการวัดที่แม่นยำแม้ในสภาวะการไหลที่ท้าทาย
• อินเทอร์เฟซการแสดงผลที่ชัดเจนและจอแสดงผล LCD พร้อมฟังก์ชั่นปลุก ใช้งานง่ายและแก้ไขข้อบกพร่อง
• ใช้เทคโนโลยีอัลตราโซนิกเวลาขนส่งเพื่อให้ทราบการวัดการไหลแบบสองทิศทางโดยการวัดเวลาที่ใช้อย่างแม่นยำสำหรับสัญญาณอัลตราโซนิกในการเดินทางต้นน้ำและปลายน้ำ
• ใช้ประโยชน์จากความสามารถในการบันทึกข้อมูลเพื่อวิเคราะห์รูปแบบโฟลว์ในอดีตเพื่อเพิ่มประสิทธิภาพระบบ
• ปุ่มกดในตัวและระบบเมนูที่เรียบง่ายเพื่อการตั้งโปรแกรมเส้นผ่านศูนย์กลางท่อ วัสดุท่อ ประเภทของเหลว และหน่วยการวัดที่รวดเร็วและง่ายดาย

หลักการ

• ความรู้เบื้องต้นเกี่ยวกับ TVT

เทคโนโลยี TVT (Transit-Time Vortex) แสดงให้เห็นถึงแนวทางที่ล้ำสมัยในการวัดการไหลของอัลตราโซนิก ผสมผสานหลักการของอัลตราโซนิกเวลาขนส่งเข้ากับความสามารถในการควบคุมปรากฏการณ์การไหลของกระแสน้ำวน มอบความแม่นยำที่ไม่มีใครเทียบได้และความคล่องตัวในมิเตอร์วัดการไหลแบบอัลตราโซนิก เทคโนโลยีบูรณาการที่เป็นนวัตกรรมนี้ช่วยเพิ่มความแม่นยำ ความอเนกประสงค์ และประสิทธิภาพของเครื่องวัดการไหลแบบอัลตราโซนิก ทำให้เหมาะสำหรับการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ และเป็นโซลูชันที่มีคุณค่าสำหรับอุตสาหกรรมที่ต้องการการวัดการไหลที่แม่นยำในสภาพการไหลที่แตกต่างกัน

อุปกรณ์ดังกล่าวมีทรานสดิวเซอร์อัลตราโซนิกคู่ (หรือมากกว่า) ติดตั้งอยู่ที่ด้านนอกของท่อ (แบบหนีบ) หรือเสียบแบบอินไลน์ ทรานสดิวเซอร์ตัวหนึ่งส่งพัลส์อัลตราโซนิกลงไปพร้อมกับการไหล ในขณะที่อีกตัวส่งพัลส์อัลตราโซนิคไปตามการไหล เนื่องจากการเคลื่อนที่ของของไหลส่งผลต่อเวลาการส่งผ่านของอัลตราซาวนด์ ความแตกต่างของเวลาระหว่างสัญญาณทั้งสองจึงเป็นสัดส่วนโดยตรงกับความเร็วการไหล

ข้อมูลจำเพาะ

มิติข้อมูลผลิตภัณฑ์

เครื่องส่ง

ทรานสดิวเซอร์

อุณหภูมิ ทรานสดิวเซอร์

การแสดงสินค้า

ฟังก์ชั่นการสื่อสารและเอาท์พุต

เครื่องวัดอัตราการไหลแบบอัลตราโซนิกคงที่ ST501 มาพร้อมกับตัวเลือกการสื่อสารและเอาต์พุตที่หลากหลาย เพื่อให้แน่ใจว่าสามารถบูรณาการเข้ากับระบบควบคุมอุตสาหกรรมต่างๆ ได้อย่างราบรื่น เอาท์พุตเหล่านี้ช่วยให้สามารถรับข้อมูลแบบเรียลไทม์ การตรวจสอบระยะไกล และการควบคุมกระบวนการที่เกี่ยวข้องกับโฟลว์

สรุปความสามารถในการส่งออก

แผนภาพการเดินสายไฟ

วิธีการติดตั้ง

วิธี V ถือเป็นวิธีมาตรฐาน โดยปกติแล้วจะอ่านค่าได้แม่นยำกว่าและใช้กับท่อที่มีเส้นผ่านศูนย์กลางตั้งแต่ 25 มม. ถึง 400 มม. (1~16 นิ้ว) โดยประมาณ นอกจากนี้ ยังสะดวกในการใช้งานแต่ยังต้องมีการติดตั้งทรานสดิวเซอร์อย่างเหมาะสม
สัญญาณที่ส่งในการติดตั้งวิธี Z มีการลดทอนน้อยกว่าสัญญาณที่ส่งด้วยวิธี V เนื่องจากวิธี Z ใช้สัญญาณที่ส่งโดยตรง (แทนที่จะสะท้อน) ซึ่งจะตัดผ่านของเหลวเพียงครั้งเดียว วิธี Z สามารถวัดเส้นผ่านศูนย์กลางท่อตั้งแต่ 100 มม. ถึง 3000 มม. (4”~120”)
ด้วยวิธี N คลื่นเสียงจะเคลื่อนที่ผ่านของไหลสองครั้งและสะท้อนจากผนังท่อสามครั้ง เหมาะสำหรับการวัดเส้นผ่านศูนย์กลางท่อขนาดเล็ก สามารถปรับปรุงความแม่นยำในการวัดได้โดยการขยายระยะการขนส่งด้วยวิธี N (ใช้ไม่บ่อย).
เช่นเดียวกับวิธี N คุณสามารถปรับปรุงความแม่นยำในการวัดได้โดยการขยายระยะการขนส่งด้วยวิธี W คลื่นเสียงเดินทางข้ามของเหลวสี่ครั้งและกระเด้งสี่ครั้งจากผนังท่อ เหมาะสำหรับท่อขนาดเล็กมาก (เส้นผ่านศูนย์กลางน้อยกว่า 50 มม.,2 ")
