รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้นประเทศจีน
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: ISO:9001, CE
หมายเลขรุ่น: TM602
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: t/t
ช่วงการไหล: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
ความแม่นยำ: |
มูลค่า ±2% |
การทำซ้ำได้: |
0.40% |
ช่วงเส้นผ่านศูนย์กลางท่อ (ตัวเลือก): |
OD9.53~OD110 |
การวัดขนาดกลาง: |
น้ำ, น้ำทะเล, น้ำมัน |
วัสดุท่อ(ทางเลือก): |
เหล็กกล้าคาร์บอน, สแตนเลส, พีวีซี |
การสื่อสาร: |
อินเทอร์เฟซการสื่อสาร RS485 รองรับโปรโตคอล Modbus |
แหล่งจ่ายไฟ: |
24V DC |
คีย์บอร์ด: |
4 ปุ่มสัมผัส |
แสดง: |
Backlit OLED 128*64 DOT-MATRIX แสดงผล |
ช่วงการไหล: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
ความแม่นยำ: |
มูลค่า ±2% |
การทำซ้ำได้: |
0.40% |
ช่วงเส้นผ่านศูนย์กลางท่อ (ตัวเลือก): |
OD9.53~OD110 |
การวัดขนาดกลาง: |
น้ำ, น้ำทะเล, น้ำมัน |
วัสดุท่อ(ทางเลือก): |
เหล็กกล้าคาร์บอน, สแตนเลส, พีวีซี |
การสื่อสาร: |
อินเทอร์เฟซการสื่อสาร RS485 รองรับโปรโตคอล Modbus |
แหล่งจ่ายไฟ: |
24V DC |
คีย์บอร์ด: |
4 ปุ่มสัมผัส |
แสดง: |
Backlit OLED 128*64 DOT-MATRIX แสดงผล |

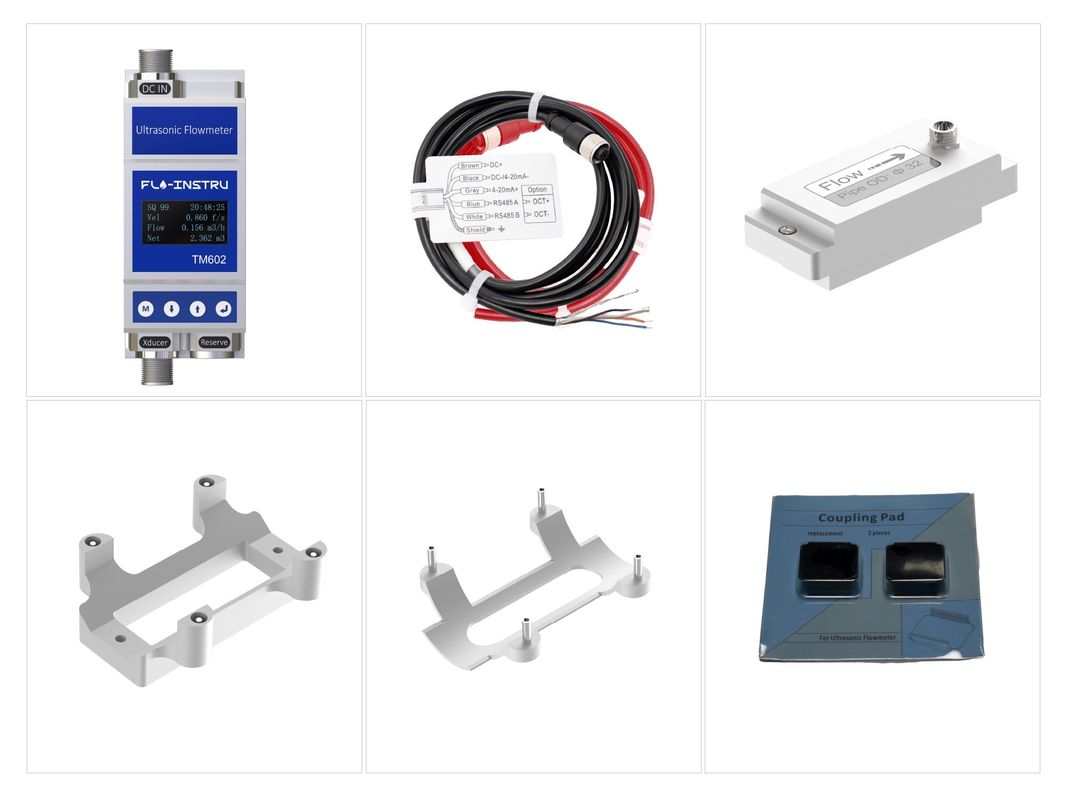

TM602 เครื่องวัดการไหลแบบอัลตราโซนิก
เครื่องวัดการไหลแบบอัลตราโซนิกชนิดหนีบ
บทนำ
เครื่องวัดการไหลแบบอัลตราโซนิก TM602 ได้รับการออกแบบมาสำหรับท่อขนาดเล็กของ PVC, เหล็กกล้าคาร์บอน, สแตนเลส ซึ่งสามารถใช้กันอย่างแพร่หลายในระบบน้ำเย็น HVAC, ระบบอัตโนมัติของอาคาร, ระบบชลประทานทางการเกษตร, ระบบประปาที่อยู่อาศัย, ระบบทำความสะอาด, ระบบเพาะเลี้ยงสัตว์น้ำแบบหมุนเวียน ฯลฯ ติดตั้งง่ายมาก ใช้เวลาเพียง 30 วินาทีในการติดตั้งอย่างรวดเร็ว โครงสร้างขนาดกะทัดรัดเหมาะสำหรับสภาพแวดล้อมการติดตั้งที่แคบต่างๆ
คุณสมบัติหลัก
ผลิตภัณฑ์มีการออกแบบโครงสร้างแบบบูรณาการ ซึ่งง่ายต่อการติดตั้งผ่านสกรูสี่ตัว และมีการฉนวนพิเศษภายนอก ชนิดหนีบช่วยลดความยุ่งยากในการติดตั้งภาคสนาม ไม่จำเป็นต้องตัดท่อ หยุดการไหลเพื่อติดตั้ง และไม่มีการสูญเสียแรงดัน TM602 ยังรองรับเอาต์พุต RS485 และ 4-20mA ฯลฯ
การใช้งาน
ระบบ HVAC, ระบบอัตโนมัติของอาคาร, ระบบชลประทานทางการเกษตร, ระบบประปาที่อยู่อาศัย, ระบบทำความสะอาด, ระบบเพาะเลี้ยงสัตว์น้ำแบบหมุนเวียน ฯลฯ
ข้อมูลจำเพาะ
| ดัชนีประสิทธิภาพ | |
| ช่วงการไหล | ±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
| ความแม่นยำ | ค่า ±2% |
| ความสามารถในการทำซ้ำ | 0.40% |
|
เส้นผ่านศูนย์กลางท่อ ช่วง (อุปกรณ์เสริม) |
OD9.53～OD110 |
| สื่อวัด | น้ำ, น้ำทะเล, น้ำมัน |
| วัสดุท่อ (อุปกรณ์เสริม) | เหล็กกล้าคาร์บอน, สแตนเลส, PVC |
| ดัชนีฟังก์ชัน | |
| อินเทอร์เฟซการสื่อสาร | อินเทอร์เฟซการสื่อสาร RS485 รองรับโปรโตคอล Modbus |
| แหล่งจ่ายไฟ | 24V DC |
| แป้นพิมพ์ | 4 ปุ่มสัมผัส |
| จอแสดงผล | จอแสดงผล OLED 128*64 dot-matrix แบบมีไฟส่องสว่างในตัว |
| อุณหภูมิ | อุณหภูมิแวดล้อมของเครื่องส่งสัญญาณ: 14℉~122℉(-10℃~50℃) |
| สื่อวัดของตัวแปลงสัญญาณ: 32℉~230℉(0℃~110℃) | |
| ความชื้น | RH 0~95% RH, ไม่มีการควบแน่น |
| IP | IP54 |
| แรงดันใช้งาน | 1.6MPa |
| ลักษณะทางกายภาพ | |
| เครื่องส่งสัญญาณ | All-in-one |
| เซ็นเซอร์ | Clamp-on |
| สายเคเบิล | ความยาวมาตรฐาน: 2m |
| รุ่น | Pวัสดุท่อ | เส้นผ่านศูนย์กลางภายในของท่อ |
(0.1~5m/s) |
(0.1~5m/s) |
ช่วงการไหล (0.1~5m/s) |
| TM602 | เหล็กกล้าคาร์บอน, สแตนเลส, ทองแดง, ท่อพลาสติก | DN6 | 0.003~0.142 | 0.047~2.374 | 0.013 ~ 0.627 |
| DN8 | 0.011 ~ 0.570 | 0.190~9.496 | 0.050 ~ 2.509 | ||
| DN10 | 0.026 ~ 1.282 | 0.427 ~ 21.366 | 0.113 ~ 5.644 | ||
| DN15 | 0.046 ~ 2.279 | 0.760 ~ 37.984 | 0.201 ~ 10.034 | ||
| DN20 | 0.103 ~ 5.128 | 1.709 ~ 85.464 | 0.452 ~ 22.577 | ||
| DN25 | 0.182 ~ 9.116 | 3.039 ~ 151.935 | 0.803 ~ 40.137 | ||
| DN32 | 0.285 ~ 14.244 | 4.748 ~ 237.399 | 1.254 ~ 62.714 | ||
| DN40 | 0.410 ~ 20.511 | 6.837 ~ 341.854 | 1.806 ~ 90.309 | ||
| DN50 | 0.729 ~ 36.464 | 12.155 ~ 607.741 | 3.211 ~ 160.549 | ||
| DN65 | 1.140 ~ 56.976 | 18.992 ~ 949.595 | 5.017 ~ 250.857 | ||
| DN80 | 1.641 ~ 82.045 | 27.348 ~ 1367.417 | 7.225 ~ 361.234 | ||
| DN100 | 2.917 ~ 145.858 | 48.619 ~ 2430.963 | 12.844 ~ 642.194 |
