รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้นประเทศจีน
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: ISO:9001, CE
หมายเลขรุ่น: TM601
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: t/t
ช่วงความเร็ว: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
ความแม่นยำ: |
± 2.0% |
ช่วงขนาดท่อ (ไม่บังคับ): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63, OD75, OD90, OD110, OD140, OD220 |
ของเหลว: |
น้ำน้ำทะเลน้ำมันแอลกอฮอล์ ... |
วัสดุท่อ: |
พีวีซี, เหล็กกล้าคาร์บอน, สแตนเลส, ทองแดง |
เอาต์พุตเสริม: |
RS485, 4-20MA, OCT+RELAY |
อินเทอร์เฟซการสื่อสาร: |
RS485, สนับสนุน Modbus Protocol |
แหล่งจ่ายไฟ: |
9-36V DC |
อุณหภูมิ: |
เครื่องส่งสัญญาณอุณหภูมิโดยรอบ: 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) สื่อการวัดทรานสดิวเซอร์: 14 ℉ ~ 122 ℉ (- |
ความชื้นรอบข้าง: |
RH 0 ~ 95% RH, ไม่ใช่การระงับ |
เครื่องส่งสัญญาณ: |
อัลลอยอลูมิเนียม |
แสดง: |
Backlit OLED 128*64 DOT-MATRIX แสดงผล |
อัตราการป้องกัน: |
IP54 |
ความยาวสายเคเบิล: |
สายไฟ: ความยาวมาตรฐาน 2m |
ช่วงความเร็ว: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
ความแม่นยำ: |
± 2.0% |
ช่วงขนาดท่อ (ไม่บังคับ): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63, OD75, OD90, OD110, OD140, OD220 |
ของเหลว: |
น้ำน้ำทะเลน้ำมันแอลกอฮอล์ ... |
วัสดุท่อ: |
พีวีซี, เหล็กกล้าคาร์บอน, สแตนเลส, ทองแดง |
เอาต์พุตเสริม: |
RS485, 4-20MA, OCT+RELAY |
อินเทอร์เฟซการสื่อสาร: |
RS485, สนับสนุน Modbus Protocol |
แหล่งจ่ายไฟ: |
9-36V DC |
อุณหภูมิ: |
เครื่องส่งสัญญาณอุณหภูมิโดยรอบ: 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) สื่อการวัดทรานสดิวเซอร์: 14 ℉ ~ 122 ℉ (- |
ความชื้นรอบข้าง: |
RH 0 ~ 95% RH, ไม่ใช่การระงับ |
เครื่องส่งสัญญาณ: |
อัลลอยอลูมิเนียม |
แสดง: |
Backlit OLED 128*64 DOT-MATRIX แสดงผล |
อัตราการป้องกัน: |
IP54 |
ความยาวสายเคเบิล: |
สายไฟ: ความยาวมาตรฐาน 2m |

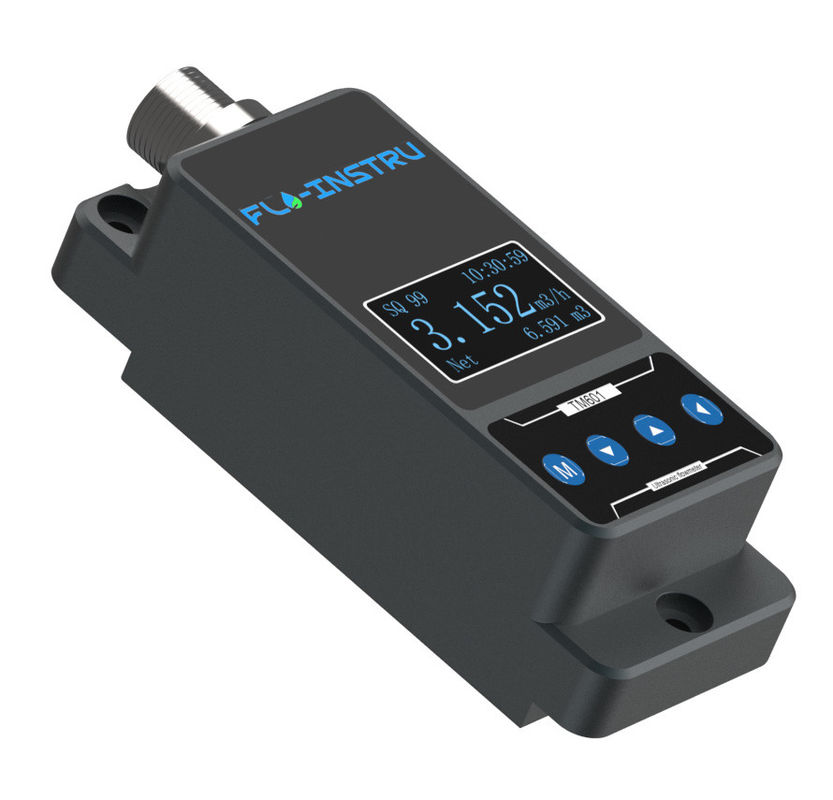

TM601 เครื่องวัดการไหลแบบอัลตราโซนิกชนิดหนีบสำหรับอุตสาหกรรมทำความสะอาด
เครื่องวัดการไหลแบบอัลตราโซนิกชนิดหนีบขนาดกะทัดรัด
รายละเอียดสินค้า
TM601 เป็นเครื่องวัดการไหลที่ออกแบบมาเป็นพิเศษสำหรับเครื่องทำความสะอาดด้วยคลื่นเสียง
1. ใช้เวลาเพียง 1 นาทีในการติดตั้งและเริ่มการวัด
2. ไม่มีการเปลี่ยนแปลงเพิ่มเติมกับท่อ และสามารถทำการติดตั้งและการวัดได้ตามคู่มือการใช้งาน
3. สามารถติดตั้งและใช้งานได้โดยไม่ต้องหยุดการผลิต โดยไม่ต้องดัดแปลงท่อใดๆ และไม่มีการสูญเสียแรงดัน
4. จอแสดงผล OLED (128x 64px) แม้ในสภาพแวดล้อมที่มืดก็ยังมีการแสดงผลที่ดีที่สุด
5. เหมาะสำหรับท่อหลากหลายชนิด: ท่อสแตนเลส, ท่อเหล็กคาร์บอน, ท่อทองแดง, PVC, PVDF, PPR, PPH, HDPE ฯลฯ
ประโยชน์และคุณสมบัติ
ปัญหาที่มักเกี่ยวข้องกับการติดตั้งเครื่องวัดการไหลแบบอัลตราโซนิกใหม่จะถูกกำจัดโดย CLAMP-ON แบบง่ายๆ การออกแบบนี้ช่วยลดความจำเป็นในการตัดท่อ ปิดการทำงานของท่อ หยุดการผลิต เพิ่มค่าใช้จ่าย และอื่นๆ อีกมากมาย
สิ่งที่คุณต้องมีคือไขควงปากแฉกเพียงตัวเดียวในการติดตั้ง TM601 ให้แน่นหนากับท่อที่วัดได้ สิ่งนี้ทำให้มั่นใจได้ว่าสมาชิกทุกคนในทีมสามารถติดตั้งได้อย่างง่ายดายและถูกต้องโดยไม่จำเป็นต้องใช้เครื่องมือพิเศษหรือความรู้เฉพาะทาง
จากความแม่นยำที่เชื่อถือได้ TM601 ได้รับอนุญาตให้ใช้สำหรับการใช้งานตรวจจับทั่วไปและสถานการณ์ที่ต้องการการตรวจสอบที่แม่นยำยิ่งขึ้น ซึ่งทำให้ง่ายกว่าที่เคยในการตรวจจับการไหลอย่างถูกต้อง ความเร็วในการตอบสนองสูงถึง 0.03m/s
ข้อมูลจำเพาะ
| อัตราความเร็ว | 0.328 ฟุต/วินาที～±16 ฟุต/วินาที (0.1m/s～±5m/s) |
| ความแม่นยำ | ±2.0% |
| ขนาดท่อ | DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 | |
| ของเหลว | น้ำทั่วไป, น้ำทะเล, น้ำหล่อเย็น/น้ำร้อน, แอลกอฮอล์.. |
| วัสดุท่อ | PVC, สแตนเลส, เหล็กคาร์บอน, ทองแดง.… |
| แหล่งจ่ายไฟ | 9～36V DC, สูงสุด 500mA |
| การสื่อสาร | รองรับโปรโตคอล MODBUS, RS485 |
| เอาต์พุตแบบอะนาล็อก | 4-20mA, สูงสุด 750Ω |
| เอาต์พุตสัญญาณเตือน | ฟังก์ชันเตือนขีดจำกัดบนและล่าง OCT (อุปกรณ์เสริม) |
| จอแสดงผล | หน้าจอแสดงผลแบบ dot-matrix OLED 128*64 |
| แผงปุ่ม | ปุ่มสัมผัสสี่ปุ่ม |
| หน่วยการไหล | รองรับการเลือกหน่วยเมตริก, ลูกบาศก์เมตร (m³), ลิตร (l), แกลลอนสหรัฐอเมริกา (gal) |
| หน่วยเวลา | /ชั่วโมง, /นาที, หน่วยเริ่มต้นจากโรงงานคือลูกบาศก์เมตรต่อชั่วโมง |
| ตัวสะสมการไหลรายวัน รายเดือน และรายปี | |
| อุณหภูมิ | สภาพแวดล้อม: 14F～+122F (-10℃～+50℃) |
| ของเหลว: 14F～+122F (-10℃～+50℃) | |
| ความชื้นสัมพัทธ์ | RH 0～95%, ไม่มีการควบแน่น |
| วัสดุตัวเรือน | อลูมิเนียมอัลลอย, การประมวลผลด้วยเครื่องจักร CNC |
| อัตราการป้องกัน | IP54 |
| ความยาวสายเคเบิล | 6.6 ฟุต (2 ม.) มาตรฐาน |
ตารางอ้างอิงช่วงขนาดท่อและช่วงการไหล
| DN | OD | ช่วง OD | นิ้ว | ช่วงการไหล |
| DN4 | OD9.53 | 9.5 มม.-10.5 มม. | 1/8" | 0.003～0.142 m³/ชม. |
| 0.047～2.374 ลิตร/นาที | ||||
| 0.013～0.627 แกลลอน/นาที | ||||
| DN8 | OD12.7 | 12.4 มม.-13.1 มม. | 1/4" | 0.011～0.570 m³/ชม. |
| 0.190～9.496 ลิตร/นาที | ||||
| 0.050～2.509 แกลลอน/นาที | ||||
| DN10 | OD15 | 14.5 มม.-15.4 มม. | 3/8" | 0.026～1.282 m³/ชม. |
| 0.427～21.366 ลิตร/นาที | ||||
| 0.113～5.644 แกลลอน/นาที | ||||
| DN15 | OD20 | 16.5 มม.-23.0 มม. | 1/2" | 0.046～2.279 ม./ชม. |
| 0.760～37.984 ลิตร/นาที | ||||
| 0.201～10.034 แกลลอน/นาที | ||||
| DN20 | OD25 | 25.0 มม.-30.0 มม. | 3/4" | 0.103～5.128 ม./ชม. |
| 1.709～85.464 ลิตร/นาที | ||||
| 0.452～22.577 แกลลอน/นาที | ||||
| DN25 | OD32 | 32.0 มม.-35.0 มม. | 1" | 0.182～9.116 m³/ชม. |
| 3.039～151.935 ลิตร/นาที | ||||
| 0.803～40.137 แกลลอน/นาที | ||||
| DN32 | OD40 | 38.0 มม.-45.0 มม. | 1-1/4" | 0.285～14.244 m³/ชม. |
| 4.748～237.399 ลิตร/นาที | ||||
| 1.254～62.714 แกลลอน/นาที | ||||
| DN40 | OD50 | 48.0 มม.-54.0 มม. | 1-1/2" | 0.410～20.511 m³/ชม. |
| 6.837～341.854 ลิตร/นาที | ||||
| 1.806～90.309 แกลลอน/นาที | ||||
| DN50 | OD63 | 58.0 มม.-64.0 มม. | 2" | 0.729～36.464 m³/ชม. |
| 12.155～607.741 ลิตร/นาที | ||||
| 3.211～160549 แกลลอน/นาที | ||||
| DN65 | OD75 | 72.0 มม.-78.0 มม. | 2-1/2" | 1.140～56.976 m³/ชม. |
| 18.992～949.595 ลิตร/นาที | ||||
| 5.017～250.857 แกลลอน/นาที | ||||
| DN80 | OD90 | 80.0 มม.-92.0 มม. | 3" | 1.641～82.045 ม./ชม. |
| 27.348～1367.417 ลิตร/นาที | ||||
| 7.225～361.234 แกลลอน/นาที | ||||
| DN100 | OD110 | 108.0 มม.-116.0 มม. | 4" | 2.917～145.858 m³/ชม. |
| 48.619～2430.963 ลิตร/นาที | ||||
| 12.844～642.194 แกลลอน/นาที | ||||
| DN125 | OD140 | 132.0 มม.-142.0 มม. | 5" | 4.558～227.903 m³/ชม. |
| 75.968～3798.380 ลิตร/นาที | ||||
| 20.069～1003429 แกลลอน/นาที | ||||
| DN200 | OD220 | 218.0 มม.-228.0 มม. | 8" | 11.669～583.431 m³/ชม. |
| 194.477～9723.852 ลิตร/นาที | ||||
| 51.376～2568.778 แกลลอน/นาที |
