รายละเอียดสินค้า
สถานที่กำเนิด: เชียงใหม่, จีน
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: ISO:9001, CE
หมายเลขรุ่น: FL101
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ธรรมดา
เวลาการส่งมอบ: 3-5 วันทําการ
เงื่อนไขการชำระเงิน: T/T
ระยะการไหล: |
0.1m/s ~ 10m/s |
ความถูกต้อง: |
±1.0% |
ช่วงเส้นผ่านศูนย์กลางท่อ (ตัวเลือก): |
OD20,OD25,OD32,OD40 |
สื่อการวัด: |
น้ำ, สารละลาย, สารเคมี (สิ่งสกปรก≤ 4%) ฯลฯ |
วัสดุส่วนท่อ ((ไม่จําเป็น): |
ยูพีวีซี |
อินเทอร์เฟซการสื่อสาร: |
RS485, สนับสนุน Modbus RTU Protocol |
พลังงานไฟฟ้า: |
24โวลต์ดีซี |
คีย์บอร์ด: |
ปุ่มสัมผัส 4 ปุ่ม |
แสดง: |
1.54 '' 240*240 IPS LCD 360 °การหมุน (สำหรับการอ่านง่าย) |
ระยะการไหล: |
0.1m/s ~ 10m/s |
ความถูกต้อง: |
±1.0% |
ช่วงเส้นผ่านศูนย์กลางท่อ (ตัวเลือก): |
OD20,OD25,OD32,OD40 |
สื่อการวัด: |
น้ำ, สารละลาย, สารเคมี (สิ่งสกปรก≤ 4%) ฯลฯ |
วัสดุส่วนท่อ ((ไม่จําเป็น): |
ยูพีวีซี |
อินเทอร์เฟซการสื่อสาร: |
RS485, สนับสนุน Modbus RTU Protocol |
พลังงานไฟฟ้า: |
24โวลต์ดีซี |
คีย์บอร์ด: |
ปุ่มสัมผัส 4 ปุ่ม |
แสดง: |
1.54 '' 240*240 IPS LCD 360 °การหมุน (สำหรับการอ่านง่าย) |

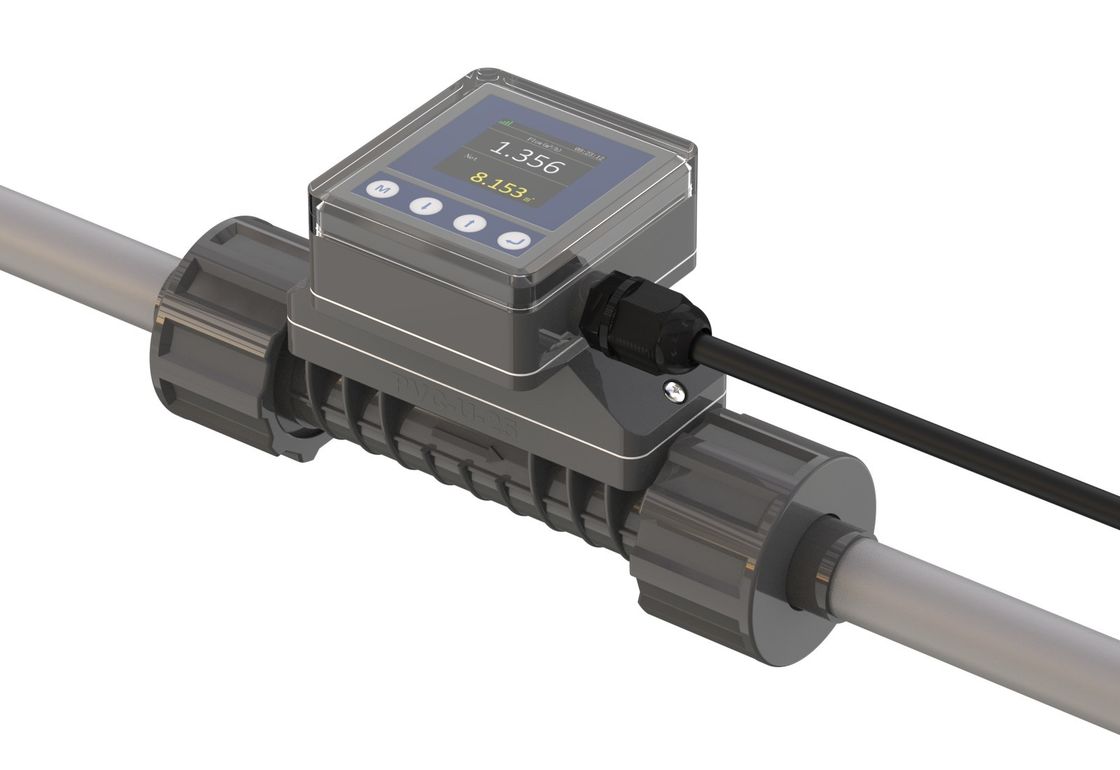

FL101 เครื่องวัดการไหลแบบอัลตราโซนิกแบบอินไลน์
ข้อมูลผลิตภัณฑ์
FL101 ใช้สำหรับวัดการไหลของของเหลวต่างๆ ในท่อส่ง โดยตระหนักถึงการวัดการไหลแบบเรียลไทม์ในกระบวนการผลิต เครื่องมือส่งสัญญาณดิจิทัล สัญญาณอะนาล็อก ฯลฯ เพื่อให้ตระหนักถึงการวัดและการควบคุมกระบวนการผลิต
เนื่องจากความต้องการในการอัพเกรดอุตสาหกรรม เครื่องมือจึงจำเป็นต้องมีเอาต์พุตที่หลากหลายเพื่อให้เกิดระบบอัตโนมัติ อย่างไรก็ตาม เอาต์พุตของเครื่องวัดการไหลแบบดั้งเดิมนั้นค่อนข้างง่ายและไม่สามารถตอบสนองความต้องการในสถานที่ได้ และจำเป็นต้องเปลี่ยนในตำแหน่งเดิม
Flo-Instruments ได้เปิดตัวเครื่องวัดการไหลแบบอินไลน์พร้อมการออกแบบท่อตรงเต็มรูปแบบโดยไม่มีการสูญเสียแรงดัน การเชื่อมต่อแบบสองทาง และการติดตั้งที่ง่าย
ประโยชน์
| เครื่องวัดการไหลแบบอัลตราโซนิกแบบอินไลน์มีชิปวัดขั้นสูงในตัว (ความละเอียดของเวลาสูงถึง 20ps) |
|
|
|
||
|
|
|
คุณสมบัติของผลิตภัณฑ์
ขนาด
| รุ่น | เส้นผ่านศูนย์กลางท่อระบุ | L | A | B | C | D |
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| หน่วย: มม. | ||||||
| หมายเหตุ: | ||||||
| "L" คือความยาวของส่วนท่อที่ถูกตัดออกระหว่างการติดตั้ง; "D" คือเส้นผ่านศูนย์กลางภายนอกของส่วนท่อที่ติดตั้ง |
||||||
สื่อที่เข้ากันได้
เนื่องจากผลิตภัณฑ์ออกสู่ตลาด จึงมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมอุปกรณ์ทำความสะอาด เนื่องจากติดตั้งและใช้งานง่าย และมีประสิทธิภาพในการวัดที่เชื่อถือได้ จึงได้รับการส่งเสริมอย่างต่อเนื่องในอุตสาหกรรมใหม่
อุตสาหกรรมหลัก: สารกึ่งตัวนำ อาหาร ยา น้ำดื่ม ผงซักฟอก การพิมพ์และการย้อมสี ผลิตภัณฑ์เคมี ฯลฯ
|
ผู้ใช้สื่อที่วัดได้:
|
เมื่อตลาดขยายตัว เราจะพบว่าจะมีสื่อให้วัดมากขึ้นเรื่อยๆ เราหวังว่าผู้ใช้จะแบ่งปันแอปพลิเคชันเพิ่มเติม เพื่อให้เราสามารถปรับปรุงและปรับปรุงผลิตภัณฑ์ของเราได้อย่างต่อเนื่อง
การกำหนดสื่อที่วัดได้:
|
|
ข้อมูลทางเทคนิค
พารามิเตอร์
| ชื่อผลิตภัณฑ์ | FL101 เครื่องวัดการไหลแบบอัลตราโซนิกแบบอินไลน์ |
| ความแม่นยำ | ±1.0% (0.3m/s~5.0m/s) |
| ความเร็วการไหล | 0.1m/s~10.0m/s |
| ความเป็นเชิงเส้น | ±1.0% (0.3m/s-5.0m/s) |
| ความสามารถในการทำซ้ำ | 0.40% |
| เวลาตอบสนอง | 500ms |
| การแสดงผลหน้าจอ | 1.54’’ 240*240 IPS LCD หมุนได้ 360° (เพื่อให้อ่านง่าย) |
| ภาษาเมนู | จีนตัวย่อ/จีนตัวเต็ม/อังกฤษ |
| หน่วยแสดงผล | รองรับการเลือกหน่วยเมตริกและอิมพีเรียล, m³/h, LPM, ml/min, GPM, LPH, หน่วยเริ่มต้นจากโรงงานคือ LPM |
| ข้อมูลการแสดงผล | การไหลทันที, ความเร็วการไหลทันที, ปริมาณสะสมสุทธิ, ปริมาณสะสมเดี่ยว, ค่าสูงสุดรายวัน, ค่าต่ำสุดรายวัน, ปริมาณสะสมรายวัน/รายเดือน/รายปี |
| ตัวรวม | ตัวรวมการไหล 7 หลัก |
| ข้อมูลสะสม | 10 ปี 64 เดือน 64 วัน |
| ปุ่มใช้งาน | ปุ่มสัมผัสสี่ปุ่ม |
| แบตเตอรี่ปฏิทิน | CR1220 |
| แหล่งจ่ายไฟ | 24VDC@3W |
| เอาต์พุตอะนาล็อก | 4-20mA, โหลดสูงสุด 600Ω |
| อินเทอร์เฟซการสื่อสาร | RS485, รองรับโปรโตคอล ModBus RTU |
| เอาต์พุตสัญญาณเตือน | เอาต์พุตสัญญาณเตือนขีดจำกัดบนและล่าง OCT, เอาต์พุตพัลส์ ฯลฯ |
| เอาต์พุตรีเลย์ | (อุปกรณ์เสริม) 30VDC@1A, ความถี่ในการสลับน้อยกว่า 2Hz |
| สื่อ | น้ำ, สารละลาย, น้ำยาเคมี (สิ่งเจือปน ≤ 4%), ฯลฯ |
| ระดับการป้องกัน | IP66 |
| วิธีการติดตั้ง | ส่วนท่อถูกรวมเข้าด้วยกัน และท่อ PVC-U เชื่อมต่อโดยข้อต่อ (ข้อต่อแบบสลิป) |
| ขนาดท่อ | OD20 (DN15-½") , OD25 (DN20-¾") , OD32 (DN25-1") ,OD40 (DN32-1½") |
| วัสดุส่วนท่อ | UPVC |
| อุณหภูมิสื่อ | 0°C-60° |
| อุณหภูมิในการทำงาน | -10°C-50°C |
| ความชื้นแวดล้อม | ความชื้นสัมพัทธ์ 0%-95%, ไม่มีการควบแน่น |
| ความหนืดที่ใช้ได้ | <300CST (mm²/s) |
| ความยาวสายเคเบิล | มาตรฐาน: 2m(6.6ft) สามารถยืดได้ถึง 20m(66ft) |
การติดตั้ง
| 1. ตัดท่อ | |
|
ตามข้อกำหนดการเลือกจุดติดตั้ง ให้ตัดส่วนของท่อ ณ ตำแหน่งการติดตั้ง |
| 2. ใส่ถั่วเข้าไปในท่อ | |
|
คลายเกลียวถั่วสองตัวออกจากมิเตอร์แล้วใส่เข้าไปในท่อ |
| 3. กาวข้อต่อท่อ | |
|
ทากาว PVC ที่ข้อต่อท่อสองตัวบนเครื่องมือแล้วเสียบเข้าไปในท่อ |
| 4. ติดตั้งเครื่องวัดการไหล | |
|
วางมิเตอร์ไว้ตรงกลางและขันน็อตให้แน่นเพื่อทำการติดตั้งให้เสร็จสิ้น ให้ความสนใจกับทิศทางการไหลระหว่างการติดตั้ง |
| 5. เปิดเครื่องและทำงาน | |
|
เชื่อมต่อปลายอีกด้านของสายเคเบิลเข้ากับแหล่งจ่ายไฟ DC 24V เปิดเครื่องและสังเกต |
แพ็คเกจและอุปกรณ์เสริม
ข้อมูลการสั่งซื้อ
| FL101 | รหัส | ช่วงขนาดท่อ [DN &Inch &OD] | ||||
| A | DN15 | 1/2" | OD20 | |||
| B | DN20 | 3/4" | OD25 | |||
| C | DN25 | 1" | OD32 | |||
| D | DN32 | 1-1/4" | OD40 | |||
| รหัส | โหมดเอาต์พุต | |||||
| 1 | 4-20mA,RS485,OCT Pulse,Relay | |||||
| รหัส | ความยาวสายเคเบิล | |||||
| L | 6.6ft(2m)(หากไม่มีตัวเลือก จะเป็นค่าเริ่มต้น) | |||||
| L+ | ตามคำขอความยาวอื่นๆ | |||||
| FL101 | A | 1 | L | ข้อมูลการสั่งซื้อที่สมบูรณ์ | ||
