รายละเอียดสินค้า
Place of Origin: Shenzhen, China
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: ISO:9001, CE
Model Number: FL101
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1
Packaging Details: Conventional Packaging
Delivery Time: 3-5 working days
Payment Terms: T/T
Flow Range: |
0.1m/s ~ 10m/s |
Accuracy: |
±1.0% |
Pipe Diameter Range(Optional): |
OD20,OD25,OD32,OD40 |
Measuring Medium: |
Water, solutions, chemical reagents (impurities ≤ 4%), etc. |
Pipe Section Material(Optional): |
UPVC |
Communication Interface: |
RS485, support Modbus RTU protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
1.54’’ 240*240 IPS LCD 360° rotation (for easy reading) |
Flow Range: |
0.1m/s ~ 10m/s |
Accuracy: |
±1.0% |
Pipe Diameter Range(Optional): |
OD20,OD25,OD32,OD40 |
Measuring Medium: |
Water, solutions, chemical reagents (impurities ≤ 4%), etc. |
Pipe Section Material(Optional): |
UPVC |
Communication Interface: |
RS485, support Modbus RTU protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
1.54’’ 240*240 IPS LCD 360° rotation (for easy reading) |

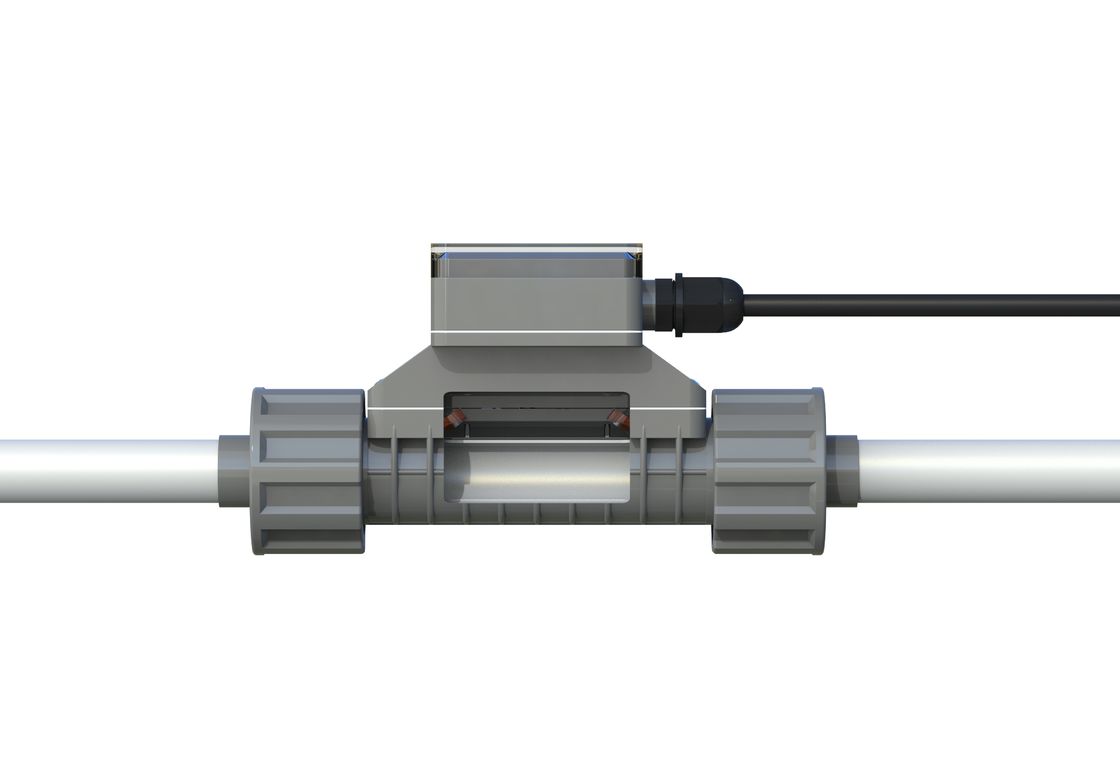

FL101 เครื่องวัดกระแส ultrasonic in-line
ข้อมูลสินค้า
FL101 ใช้เป็นพิเศษในการวัดการไหลของเหลวต่างๆในท่อ, ทําให้การวัดการไหลในเวลาจริงในกระบวนการผลิต. อุปกรณ์ออกสัญญาณดิจิตอล, สัญญาณอานาล็อก,เป็นต้น. เพื่อให้เกิดการวัดและควบคุมกระบวนการผลิต
เนื่องจากความจําเป็นของการปรับปรุงอุตสาหกรรม เครื่องมือจําเป็นต้องมีผลิตที่รวยเพื่อบรรลุการอัตโนมัติผลิตของเครื่องวัดระบายน้ําแบบดั้งเดิมค่อนข้างง่าย และไม่สามารถตอบสนองความต้องการในสถานที่, และมันต้องถูกเปลี่ยนในตําแหน่งเดิม
Flo-Instruments เปิดตัวเครื่องวัดระบายน้ําในแถว ด้วยการออกแบบท่อตรงเต็มที่ โดยไม่มีการสูญเสียความดัน การเชื่อมต่อคู่และการติดตั้งง่าย
ประโยชน์
| เครื่องวัดกระแส ultrasonic in-line มีชิปวัดที่พัฒนาขึ้น (ความละเอียดเวลาสูงสุด 20ps) |
|
|
|
||
|
|
|
ลักษณะสินค้า
ขนาด
| รุ่น | วงกว้างท่อชื่อ | L | A | B | C | D |
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| หน่วย: มม | ||||||
| หมายเหตุ: | ||||||
| "L"คือความยาวของส่วนท่อที่ตัดระหว่างการติดตั้ง "D"คือเส้นผันนอกของส่วนท่อที่ติดตั้ง |
||||||
สายกลางที่เข้ากันได้
ตั้งแต่ผลิตภัณฑ์ถูกนําไปจําหน่ายในตลาดแล้ว มันถูกใช้อย่างแพร่หลายในอุตสาหกรรมอุปกรณ์ทําความสะอาดมันถูกส่งเสริมอย่างต่อเนื่องในอุตสาหกรรมใหม่.
สาขาอุตสาหกรรมหลัก: หินครึ่ง, อาหาร, ยา, น้ําดื่ม, สารซักผ้า, การพิมพ์และการสี, ผลิตภัณฑ์เคมี, ฯลฯ
|
ผู้ใช้สื่อได้วัด:
|
เมื่อตลาดขยายตัว เราก็จะพบว่าจะมีสื่อที่ต้องวัดมากขึ้นเรื่อยๆ เราหวังว่าผู้ใช้งานจะแบ่งปันแอพลิเคชั่นมากขึ้น เพื่อให้เราสามารถอุดมสมบูรณ์และปรับปรุงผลิตภัณฑ์ของเราอย่างต่อเนื่อง
การกําหนดสื่อที่วัดได้:
|
|
ข้อมูลทางเทคนิค
ปริมาตร
| ชื่อสินค้า | FL101 เครื่องวัดกระแสเสียงฉลุในสาย |
| ความถูกต้อง | ±1.0% (0.3m/s~5.0m/s) |
| ความเร็วการไหล | 0.1m/s~10.0m/s |
| ความเป็นเส้นตรง | ±1.0% (0.3m/s-5.0m/s) |
| ความซ้ํา | 0.40% |
| เวลาตอบสนอง | 500ms |
| การแสดงหน้าจอ | 1.54 240*240 IPS LCD 360 ° การหมุน (เพื่อการอ่านง่าย) |
| ภาษาเมนู | ภาษาจีนธรรมดา/ภาษาจีนประเพณี/ภาษาอังกฤษ |
| หน่วยแสดง | รองรับการเลือกหน่วยเมตรและจักรพรรดิ, m3/h, LPM, ml/min, GPM, LPH, หน่วยที่ตั้งค่าโดยอุตสาหกรรมคือ LPM |
| แสดงข้อมูล | กระแสทันที ความเร็วกระแสทันที ปริมาตรสะสมสุทธิ ปริมาตรสะสมเดี่ยว ค่าสูงสุดต่อวัน ค่าต่ําสุดต่อวัน ปริมาตรสะสมต่อวัน/เดือน/ปี |
| รวมทั้งหมด | อัตราการรวมการไหลผ่าน 7 หลัก |
| ข้อมูลสะสม | 10 ปี 64 เดือน 64 วัน |
| คีย์ปฏิบัติการ | ปุ่มสัมผัส 4 ตัว |
| แบตเตอรี่ปฏิทิน | CR1220 |
| พลังงาน | 24VDC@3W |
| การออกแบบแบบแอนาล็อก | 4-20mA ความจุสูงสุด 600Ω |
| อินเตอร์เฟซการสื่อสาร | RS485 รองรับโปรโตคอล ModBus RTU |
| การออกสัญญาณเตือน | OCT ปริมาตรการออกสัญญาณระวังสูงและต่ํา ปริมาตรการออกแรงดัน เป็นต้น |
| การออกของเรเล่ | (ไม่จํากัด) 30VDC@1A ความถี่การสลับต่ํากว่า 2Hz |
| สื่อ | น้ํา, โซลชั่น, รีแอ็กเซนต์เคมี (ปริศษะ ≤ 4%) ฯลฯ |
| ระดับการป้องกัน | IP66 |
| วิธีการติดตั้ง | ส่วนของท่อถูกบูรณาการ และท่อ PVC-U ถูกเชื่อมต่อด้วยสานต่อ (สกัดสับ) |
| ขนาดท่อ | OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"),OD40 (DN32-11⁄2") |
| วัสดุส่วนท่อ | UPVC |
| อุณหภูมิสื่อ | 0°C-60° |
| อุณหภูมิการทํางาน | -10 °C-50 °C |
| ความชื้นในบริเวณ | ความชื้นสัมพัทธ์ 0% - 95% ไม่มีการปั่น |
| ความแน่นที่ใช้ได้ | < 300CST (mm2/s) |
| ความยาวของสาย | มาตรฐาน: 2m ((6.6ft) สามารถขยายความยาวได้ถึง 20m ((66ft) |
การติดตั้ง
| 1ตัดท่อ | |
|
ตามความต้องการในการเลือกจุดติดตั้ง ตัดส่วนของท่อที่สถานที่ติดตั้ง |
| 2ใส่หมึกเข้าไปในท่อ | |
|
ปลดพริกสองพริกจากเครื่องวัดและใส่มันเข้าไปในท่อ |
| 3. เล็บต่อท่อ | |
|
ใช้กาวพีวีซีกับ 2 จุดเชื่อมท่อบนเครื่องมือและเชื่อมมันเข้าในท่อ |
| 4ติดตั้งเครื่องวัดระบายน้ํา | |
|
วางเครื่องวัดไว้ตรงกลาง และดึงหมึกให้แน่น เพื่อให้การติดตั้งเสร็จสิ้น; ให้ความสนใจทิศทางการไหลเวียนระหว่างการติดตั้ง |
| 5เริ่มทํางาน | |
|
เชื่อมปลายเคเบิลอีกด้านกับไฟฟ้า 24 วอลต์ ดีซี เปิดไฟและสังเกต |
กล่องและอุปกรณ์เสริม
ข้อมูลการสั่งซื้อ
| FL101 | รหัส | ระยะขนาดท่อ [DN & Inch &OD] | ||||
| A | DN15 | 1/2" | OD20 | |||
| B | DN20 | 3/4" | OD25 | |||
| C | DN25 | 1" | OD32 | |||
| D | DN32 | 1-1/4" | OD40 | |||
| รหัส | โหมดการออก | |||||
| 1 | 4-20mA RS485,OCT พลัส,รีเลย์ | |||||
| รหัส | ความยาวของสาย | |||||
| L | 6.6ft ((2m) ((ถ้าไม่มีทางเลือก,มันจะผิดปกติ) | |||||
| L+ | ตามคําขอ ความยาวอื่น ๆ | |||||
| FL101 | A | 1 | L | ข้อมูลการสั่งซื้อครบถ้วน | ||
