รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้นประเทศจีน
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: ISO:9001, CE
หมายเลขรุ่น: FL101
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
แหล่งจ่ายไฟ: |
24V DC |
แสดง: |
1.54'' 240*240 IPS LCD หมุนได้ 360° |
อินเตอร์เฟซการสื่อสาร: |
RS485, สนับสนุน Modbus RTU Protocol |
ช่วงการไหล: |
0.1m/s ~ 10m/s |
ความแม่นยำ: |
±1.0% |
ช่วงเส้นผ่านศูนย์กลางท่อ: |
OD20,OD25,OD32,OD40 |
แหล่งจ่ายไฟ: |
24V DC |
แสดง: |
1.54'' 240*240 IPS LCD หมุนได้ 360° |
อินเตอร์เฟซการสื่อสาร: |
RS485, สนับสนุน Modbus RTU Protocol |
ช่วงการไหล: |
0.1m/s ~ 10m/s |
ความแม่นยำ: |
±1.0% |
ช่วงเส้นผ่านศูนย์กลางท่อ: |
OD20,OD25,OD32,OD40 |

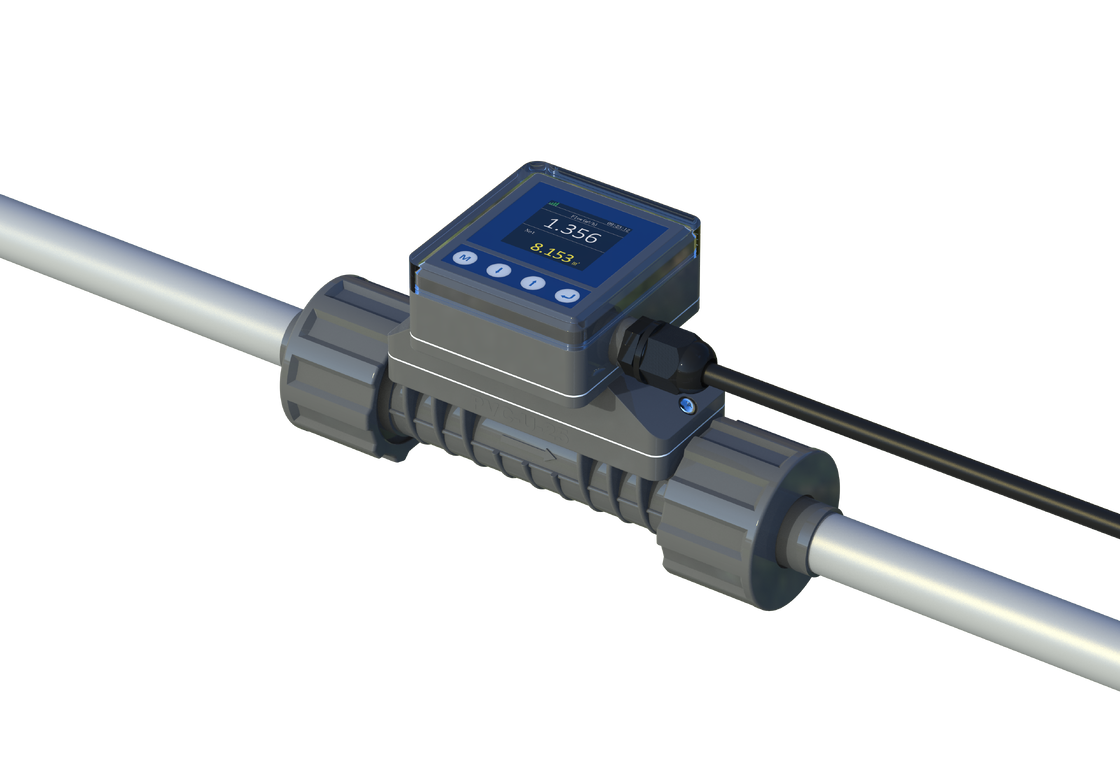

FL101 เครื่องวัดกระแส ultrasonic in-line
FL101 ถูกออกแบบมาโดยเฉพาะเพื่อวัดการไหลของเหลวต่างๆในท่อท่อ ทําให้สามารถวัดการไหลในเวลาจริงในกระบวนการการผลิตสัญญาณแบบแอนาลอก, และเพิ่มเติมเพื่ออํานวยความสะดวกในการวัดและควบคุมกระบวนการผลิต
ด้วยความต้องการในการปรับปรุงอุตสาหกรรม เครื่องมือต้องการผลิตที่รวยเพื่อบรรลุอัตโนมัติเครื่องวัดกระแสแบบดั้งเดิมมักมีผลิตที่จํากัด ซึ่งไม่สามารถตอบสนองความต้องการในสถานที่ และต้องเปลี่ยนในตําแหน่งเดิม. Flo-Instruments ตอบโจทย์ปัญหานี้ด้วยเครื่องวัดกระแสในสายที่มีการออกแบบท่อตรงเต็มที่โดยไม่มีการสูญเสียความดัน การเชื่อมต่อคู่และการติดตั้งง่าย
ชิปการวัดที่พัฒนาในตัว พร้อมความละเอียดเวลาถึง 20ps
จอ OLED สี่แถวแสดงวันที่ / สัญญาณ / ทันที / ข้อมูลสะสม อ่านง่ายในสภาพแวดล้อมที่มีแสงสว่างน้อยและอ่อนแอ
วิธีเมนูที่นวัตกรรมที่มีรายการลดลง ปุ่มสี่แตะสําหรับการตั้งค่าง่าย รองรับการเปลี่ยนภาษาจีนและภาษาอังกฤษแบบง่าย / แบบดั้งเดิม
IP66 มีโครงสร้างการเจาะเจาะ การเชื่อมโยงคู่สําหรับการติดตั้งที่ง่ายและน่าเชื่อถือ
| รุ่น | ความกว้างของท่อ | L | A | B | C | D |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
หน่วย: มม
ตั้งแต่การนํามาตลาด สินค้านี้ได้รับการใช้อย่างแพร่หลายในอุตสาหกรรมอุปกรณ์ทําความสะอาดมันถูกส่งเสริมอย่างต่อเนื่องในอุตสาหกรรมใหม่.
อุตสาหกรรมหลัก:หัวหินและหลอดไฟฟ้า
ในขณะที่ตลาดขยายตัว เรายังคงค้นพบสื่อที่สามารถวัดได้มากขึ้น เราส่งเสริมผู้ใช้งานให้แบ่งปันแอพลิเคชั่น เพื่อช่วยเราให้มั่งคั่งและปรับปรุงผลิตภัณฑ์ของเราอย่างต่อเนื่อง
มีสื่ออีกมากมายที่วัด - ยินดีต้อนรับเพื่อปรึกษาสําหรับการใช้งานเฉพาะเจาะจง
| ชื่อสินค้า | FL101 เครื่องวัดกระแสเสียงฉลุในสาย |
| ความถูกต้อง | ±1.0% (0.3m/s~5.0m/s) |
| ความเร็วการไหล | 0.1m/s~10.0m/s |
| ความเป็นเส้นตรง | ±1.0% (0.3m/s-5.0m/s) |
| ความซ้ํา | 0.40% |
| เวลาตอบสนอง | 500ms |
| การแสดงหน้าจอ | 1.54' 240*240 IPS LCD 360° การหมุน (เพื่อการอ่านง่าย) |
| ภาษาเมนู | ภาษาจีนธรรมดา/ภาษาจีนประเพณี/ภาษาอังกฤษ |
| หน่วยแสดง | รองรับการเลือกหน่วยเมตรและจักรพรรดิ, m3/h, LPM, ml/min, GPM, LPH, หน่วยกติกฐานโรงงานคือ LPM |
| แสดงข้อมูล | กระแสทันที ความเร็วกระแสทันที ปริมาตรสะสมสุทธิ ปริมาตรสะสมเดี่ยว ค่าสูงสุดต่อวัน ค่าต่ําสุดต่อวัน ปริมาตรสะสมต่อวัน/เดือน/ปี |
| รวมทั้งหมด | อัตราการรวมการไหลผ่าน 7 หลัก |
| ข้อมูลสะสม | 10 ปี 64 เดือน 64 วัน |
| คีย์ปฏิบัติการ | ปุ่มสัมผัส 4 ตัว |
| แบตเตอรี่ปฏิทิน | CR1220 |
| พลังงาน | 24VDC@3W |
| การออกแบบแบบแอนาล็อก | 4-20mA ความจุสูงสุด 600Ω |
| อินเตอร์เฟซการสื่อสาร | RS485 รองรับโปรโตคอล ModBus RTU |
| การออกของเรเล่ | (ไม่จํากัด) 30VDC@1A ความถี่การสลับต่ํากว่า 2Hz |
| สื่อ | น้ํา, โซลชั่น, รีแอ็กเซนต์เคมี (ปริศษะ ≤ 4%) ฯลฯ |
| ระดับการป้องกัน | IP66 |
| วิธีการติดตั้ง | ส่วนของท่อถูกบูรณาการ และท่อ PVC-U ถูกเชื่อมต่อด้วยสานต่อ (สลิปหน่อ) |
| ขนาดท่อ | OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2") |
| วัสดุส่วนท่อ | UPVC |
| อุณหภูมิสื่อ | 0 °C-60 °C |
| อุณหภูมิการทํางาน | -10 °C-50 °C |
| ความชื้นในบริเวณ | ความชื้นสัมพัทธ์ 0% - 95% ไม่มีการปั่น |
| ความแน่นที่ใช้ได้ | < 300CST (mm2/s) |
| ความยาวของสาย | มาตรฐาน: 2m ((6.6ft) สามารถขยายความยาวได้ถึง 20m ((66ft) |
ตามความต้องการในการเลือกจุดติดตั้ง ตัดส่วนของท่อที่สถานที่ติดตั้ง
ปลดพริกสองพริกจากเครื่องวัดและใส่มันเข้าไปในท่อ
ใช้กาวพีวีซีกับ 2 จุดเชื่อมท่อบนเครื่องมือและเชื่อมมันเข้าในท่อ
วางเครื่องวัดไว้ตรงกลาง และดึงหมึกให้แน่น เพื่อให้การติดตั้งเสร็จสิ้น; ให้ความสนใจทิศทางการไหลเวียนระหว่างการติดตั้ง
เชื่อมปลายเคเบิลอีกด้านกับไฟฟ้า 24 วอลต์ ดีซี เปิดไฟและสังเกต
| รหัส | ระยะขนาดท่อ [DN & Inch & OD] |
|---|---|
| A | DN15 1/2" OD20 |
| B | DN20 3/4" OD25 |
| C | DN25 หน่วยเดียว OD32 |
| D | DN32 1-1/4" OD40 |
| รหัส | โหมดการออก |
|---|---|
| 1 | 4-20mA, RS485, รีเล่ |
| รหัส | ความยาวของสาย |
|---|---|
| L | 6.6ft(2m) (ถ้าไม่มีทางเลือก, มันจะผิดปกติ) |
| L+ | ตามคําขอความยาวอื่น ๆ |
FL101 A 1 L- ข้อมูลการสั่งซื้อทั้งหมด
