รายละเอียดสินค้า
สถานที่กำเนิด: เซินเจิ้นประเทศจีน
ชื่อแบรนด์: Flo-Instru
ได้รับการรับรอง: ISO:9001, CE
หมายเลขรุ่น: FL101
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: บรรจุภัณฑ์ทั่วไป
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
แหล่งจ่ายไฟ: |
24V DC |
อินเตอร์เฟซการสื่อสาร: |
RS485, สนับสนุน Modbus RTU Protocol |
ช่วงการไหล: |
0.1m/s ~ 10m/s |
ความแม่นยำ: |
±1.0% |
ช่วงเส้นผ่านศูนย์กลางท่อ: |
OD20,OD25,OD32,OD40 |
แสดง: |
1.54'' 240*240 IPS LCD หมุนได้ 360° |
แหล่งจ่ายไฟ: |
24V DC |
อินเตอร์เฟซการสื่อสาร: |
RS485, สนับสนุน Modbus RTU Protocol |
ช่วงการไหล: |
0.1m/s ~ 10m/s |
ความแม่นยำ: |
±1.0% |
ช่วงเส้นผ่านศูนย์กลางท่อ: |
OD20,OD25,OD32,OD40 |
แสดง: |
1.54'' 240*240 IPS LCD หมุนได้ 360° |

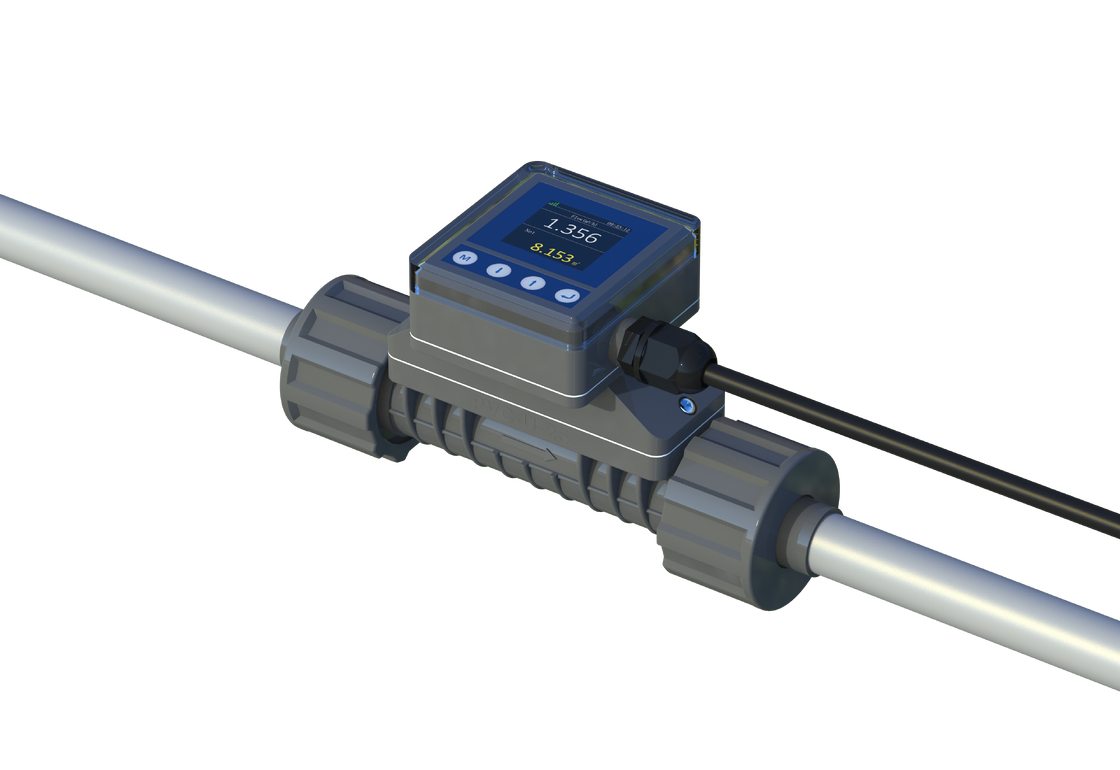

เครื่องวัดอัตราการไหลแบบอัลตราโซนิกแบบอินไลน์ FL101 ได้รับการออกแบบมาเป็นพิเศษสำหรับการวัดการไหลของของเหลวต่างๆ ในท่อ ช่วยให้สามารถวัดการไหลแบบเรียลไทม์ในกระบวนการผลิต เครื่องมือนี้ส่งสัญญาณดิจิทัล สัญญาณอนาล็อก และอื่นๆ เพื่ออำนวยความสะดวกในการวัดและควบคุมกระบวนการผลิต
ด้วยข้อกำหนดการอัปเกรดอุตสาหกรรมที่ต้องการเอาต์พุตที่หลากหลายมากขึ้นสำหรับการทำงานอัตโนมัติ เครื่องวัดอัตราการไหลแบบดั้งเดิมที่มีเอาต์พุตที่เรียบง่ายมักจะไม่เพียงพอ Flo-Instruments แก้ปัญหานี้ด้วยเครื่องวัดอัตราการไหลแบบอินไลน์ที่มีการออกแบบท่อตรงเต็มรูปแบบโดยไม่มีการสูญเสียแรงดัน การเชื่อมต่อแบบดับเบิ้ลยูเนี่ยน และการติดตั้งที่ง่าย
ชิปวัดขั้นสูงในตัวพร้อมความละเอียดเวลาสูงสุด 20ps
จอแสดงผล OLED สี่บรรทัดแสดงวันที่ สัญญาณ ข้อมูลทันที และข้อมูลสะสม
มองเห็นได้ชัดเจนในสภาพแสงน้อยและสภาพแวดล้อมที่สลัว
วิธีการเมนูแบบดรอปดาวน์ที่เป็นนวัตกรรมใหม่
ปุ่มสัมผัสสี่ปุ่มสำหรับการตั้งค่าที่ง่าย
การสลับภาษาจีนตัวย่อ จีนตัวเต็ม และอังกฤษ
ระดับการป้องกัน IP66
โครงสร้างการฉีดขึ้นรูป
การเชื่อมต่อแบบดับเบิ้ลยูเนี่ยนเพื่อการติดตั้งที่ง่ายและเชื่อถือได้
| รุ่น | ขนาดท่อที่กำหนด | L | A | B | C | D |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
หน่วย: มม.
หมายเหตุ:"L" คือความยาวของส่วนท่อที่ตัดออกระหว่างการติดตั้ง; "D" คือเส้นผ่านศูนย์กลางภายนอกของส่วนท่อที่ติดตั้ง
ตั้งแต่เปิดตัวในตลาด ผลิตภัณฑ์นี้ได้ถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมอุปกรณ์ทำความสะอาด เนื่องจากติดตั้งง่าย ใช้งานง่าย และประสิทธิภาพการวัดที่เชื่อถือได้ จึงยังคงขยายไปยังอุตสาหกรรมใหม่ๆ อย่างต่อเนื่อง
อุตสาหกรรมหลัก: เซมิคอนดักเตอร์ อาหาร ยา น้ำดื่ม ผงซักฟอก การพิมพ์และการย้อมสี ผลิตภัณฑ์เคมี ฯลฯ
เมื่อตลาดขยายตัว เรายังคงค้นพบสื่อที่วัดได้ใหม่ๆ เราสนับสนุนให้ผู้ใช้แบ่งปันแอปพลิเคชันเพื่อช่วยให้เราปรับปรุงและพัฒนาผลิตภัณฑ์ของเราอย่างต่อเนื่อง
สื่ออื่นๆ อีกมากมายได้รับการวัดแล้ว - ยินดีให้คำปรึกษาสำหรับการใช้งานเฉพาะ
ตามข้อกำหนดการเลือกจุดติดตั้ง ให้ตัดส่วนของท่อที่ตำแหน่งติดตั้ง
คลายแหวนรองสองอันออกจากมิเตอร์และใส่เข้าไปในท่อ
ทากาว PVC ที่ข้อต่อท่อทั้งสองข้างของเครื่องมือและเสียบเข้ากับท่อ
วางมิเตอร์ไว้ตรงกลางและขันแหวนรองให้แน่นเพื่อทำการติดตั้งให้เสร็จสมบูรณ์ โปรดใส่ใจกับทิศทางการไหลระหว่างการติดตั้ง
ต่อปลายสายเคเบิลอีกด้านเข้ากับแหล่งจ่ายไฟ DC 24V เปิดเครื่องและสังเกตการทำงาน
| FL101 | รหัส | ช่วงขนาดท่อ [DN & นิ้ว & OD] |
|---|---|---|
| A | DN15 | 1/2" | OD20 | |
| B | DN20 | 3/4" | OD25 | |
| C | DN25 | 1" | OD32 | |
| D | DN32 | 1-1/4" | OD40 |
| รหัส | โหมดเอาต์พุต |
|---|---|
| 1 | 4-20mA, RS485, รีเลย์ |
| รหัส | ความยาวสายเคเบิล |
|---|---|
| L | 6.6 ฟุต (2 ม.) - ค่าเริ่มต้นหากไม่มีการระบุตัวเลือก |
| L+ | มีความยาวอื่น ๆ ตามคำขอ |
ตัวอย่างการสั่งซื้อที่สมบูรณ์: FL101 | A | 1 | L
